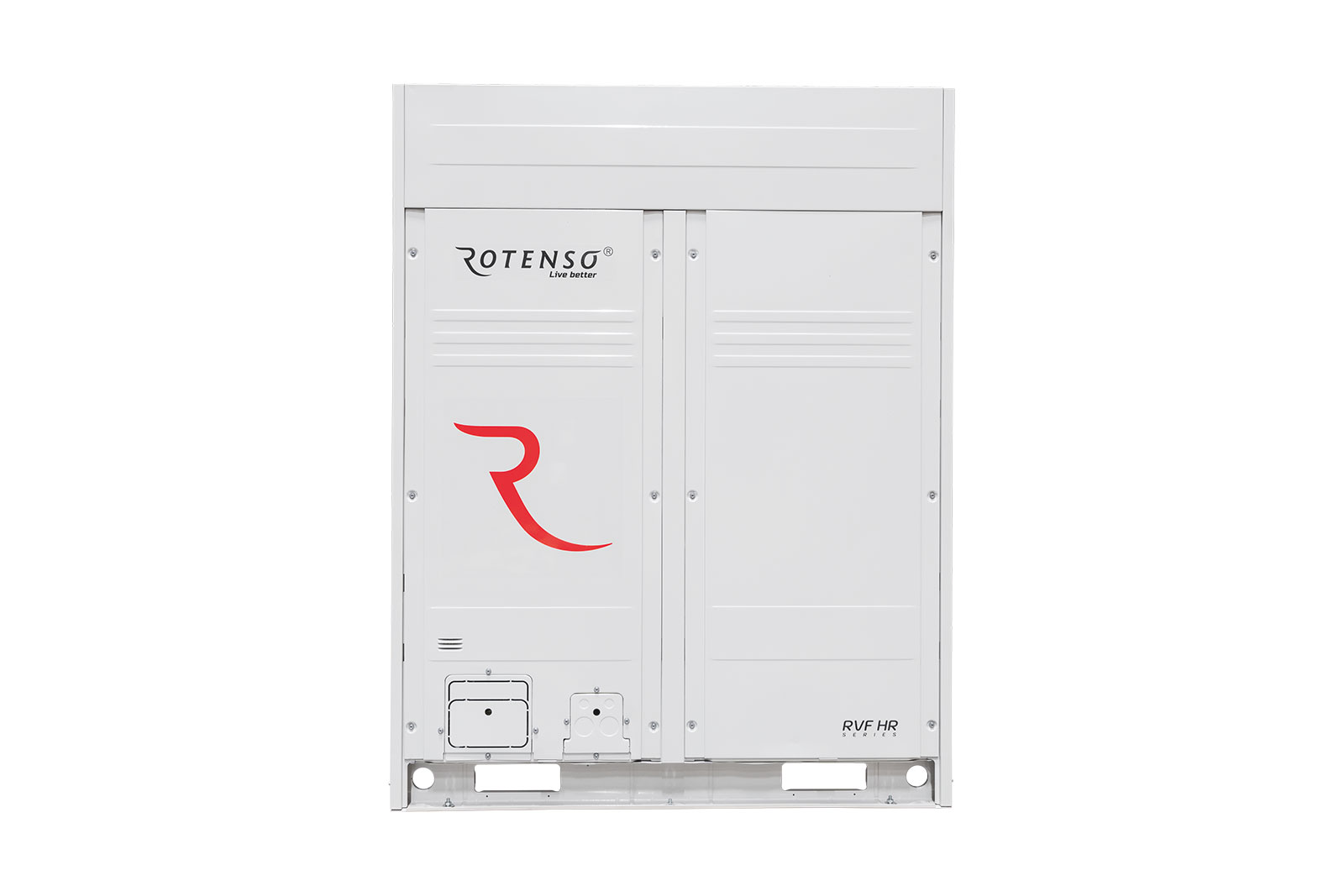

HR RVF - Image 2

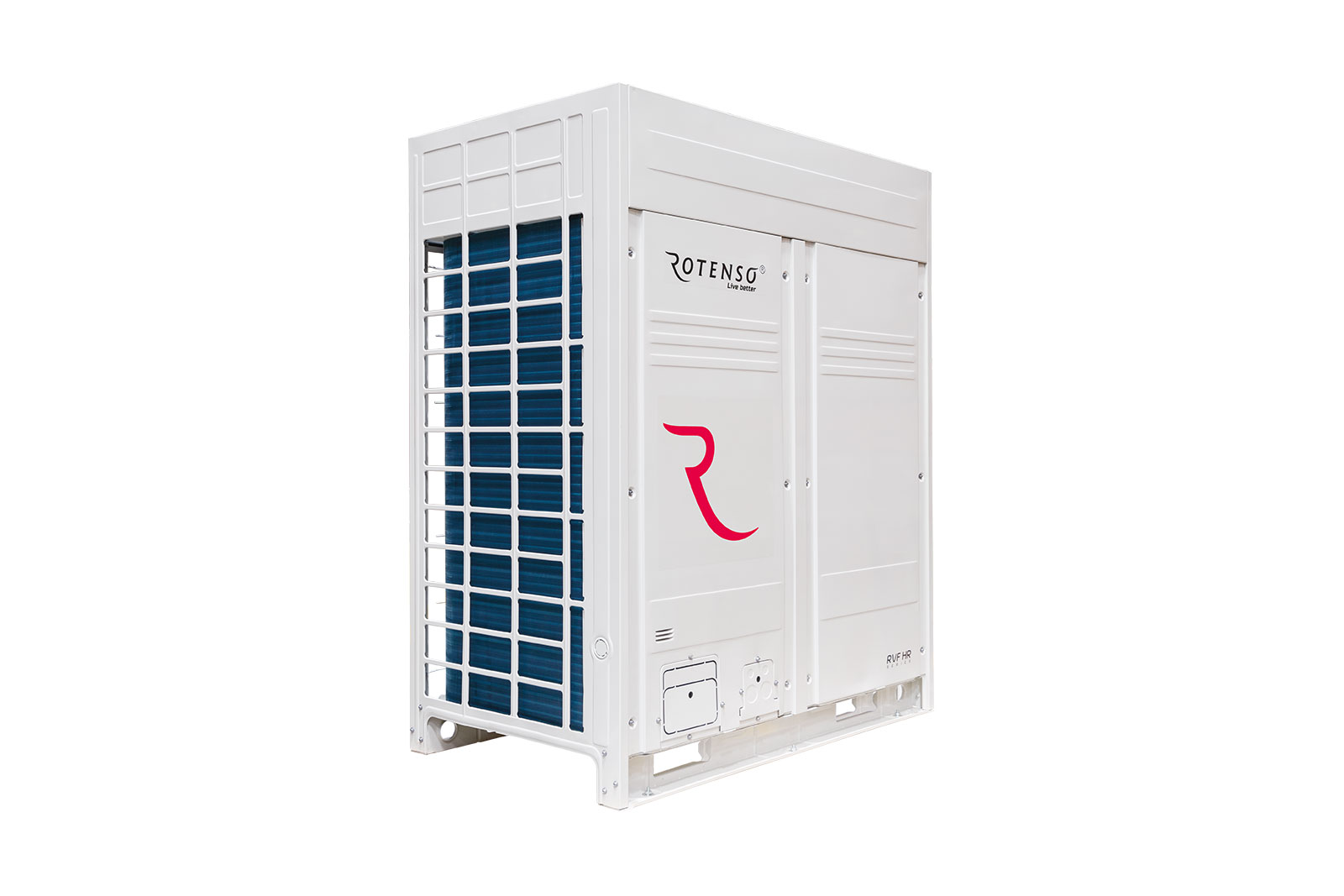

HR RVF - Image 3

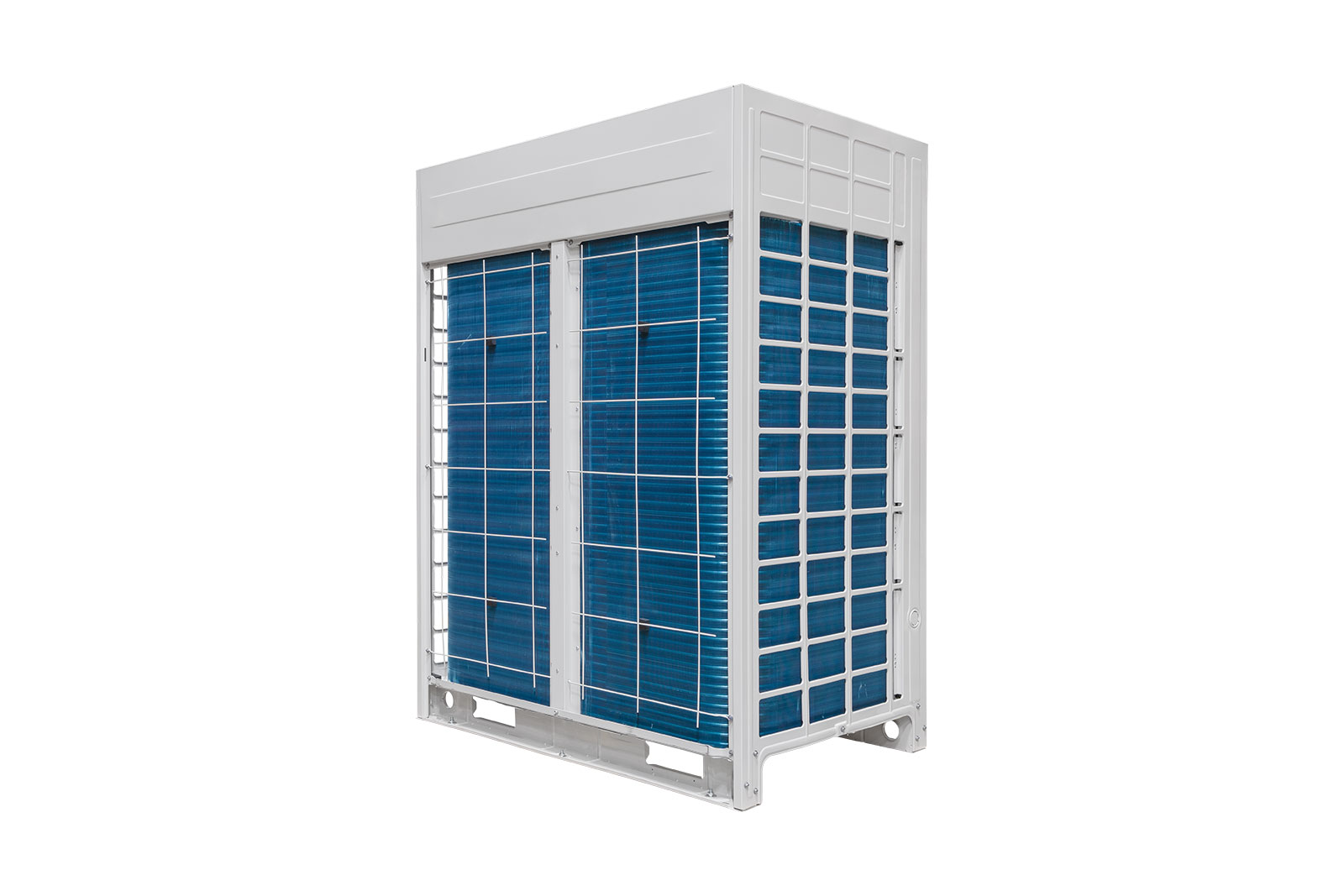

HR RVF - Image 4

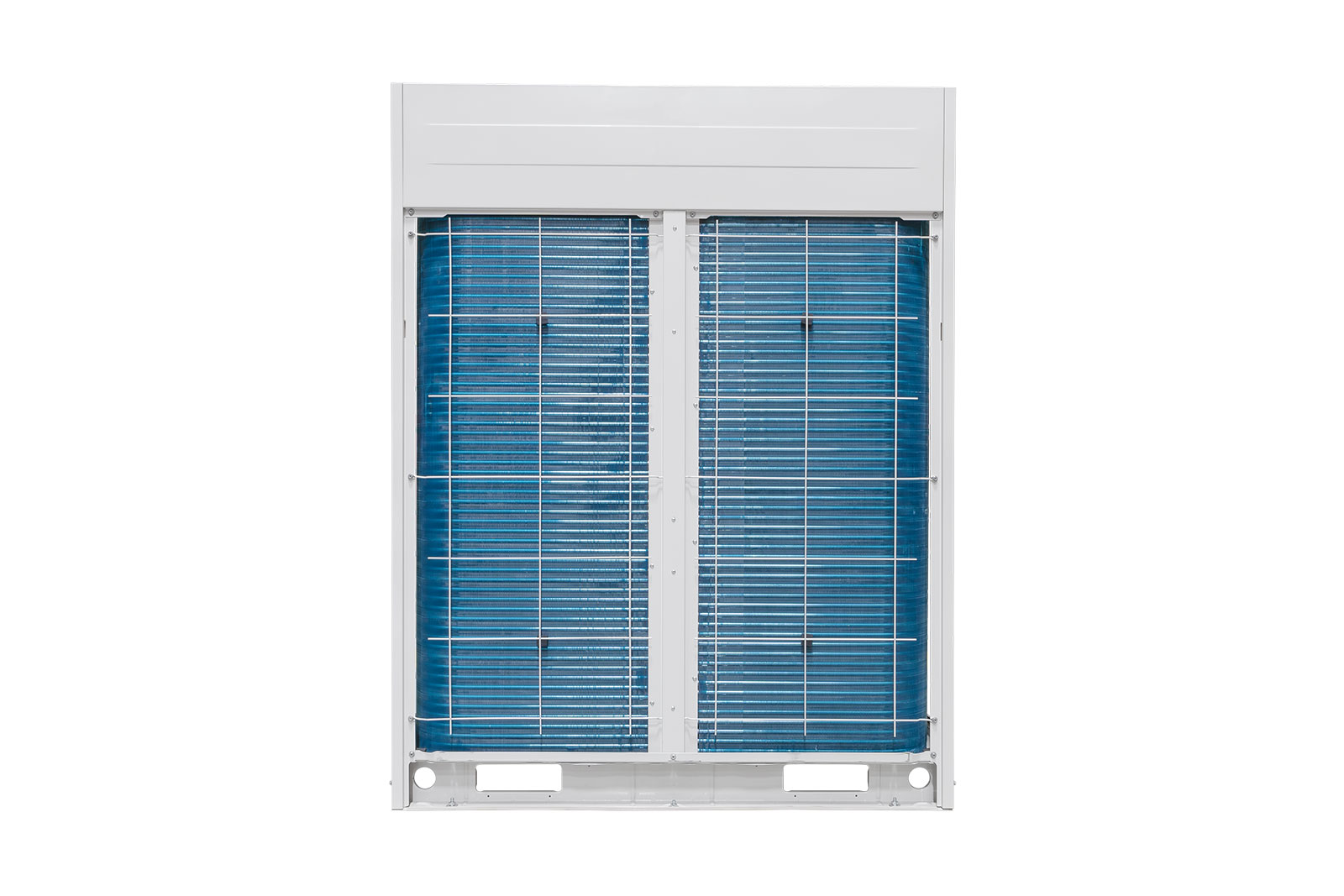

HR RVF - Image 5

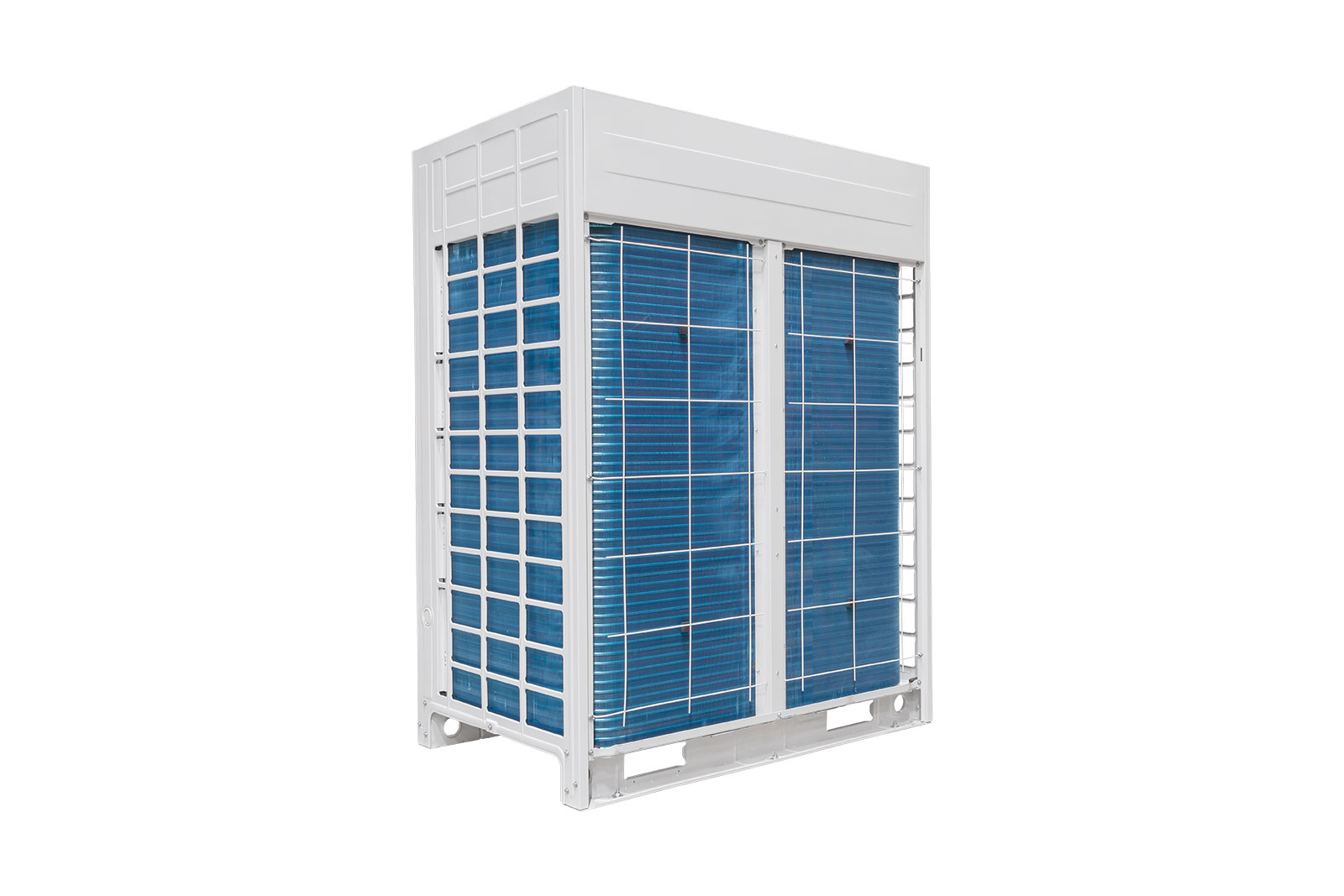

HR RVF - Image 6

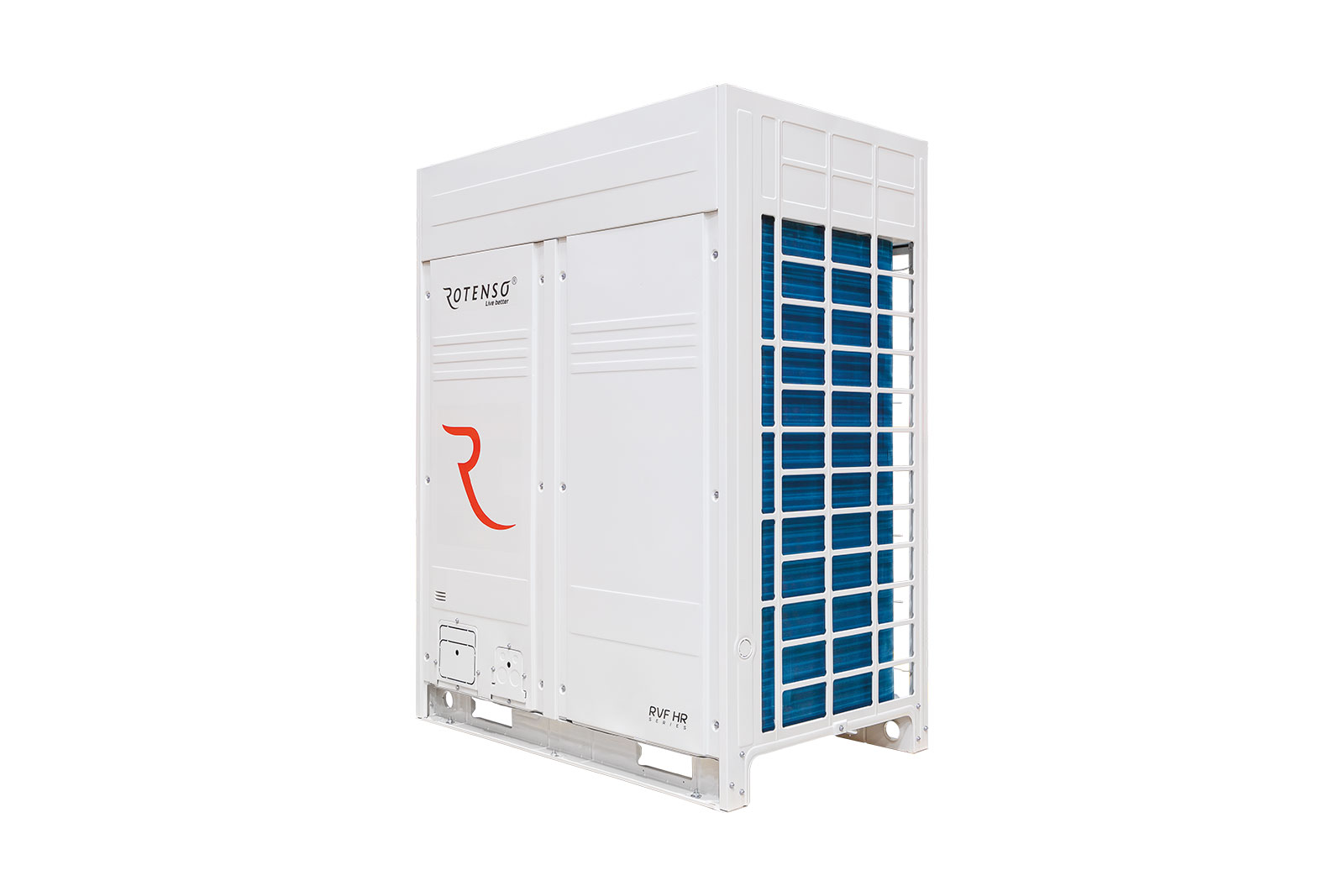

HR RVF - Image 7
HR RVF - Image 8

HR RVF

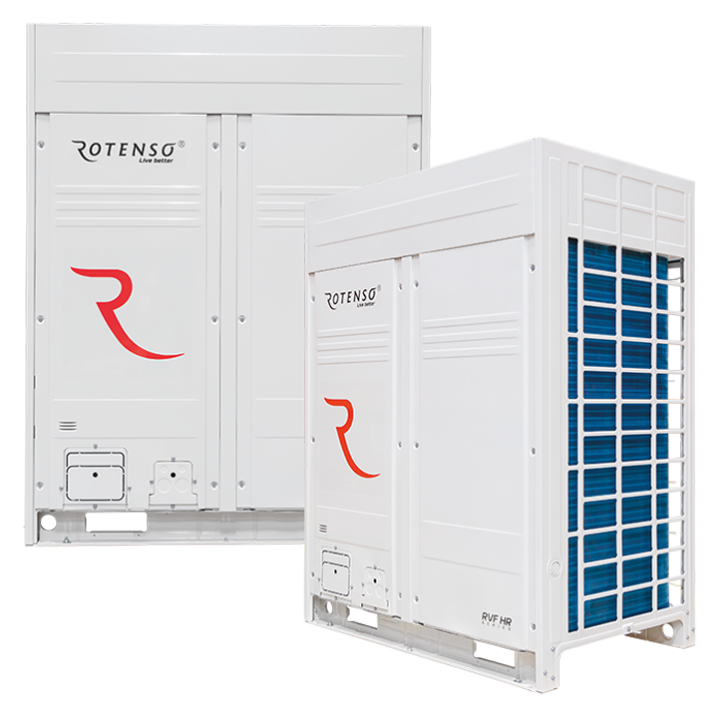

HR RVF Rotenso® on 3-toruline soojustagastusega kliimaseadmestik, mis suudab tõhusalt tagada üheaegselt ja sõltumatult jahutus- ja küttefunktsiooni igas ruumis. Need on lahendused, mis põhinevad tõhusatel vertikaalse õhuväljundiga välisseadmetel, mille paigutamine mitme seadme moodulite ühendamise abil ei nõua märkimisväärseid vahemaid, mis on piiratud ruumi puhul oluline.

Süsteem võimaldab ühendada kuni 64 siseüksust, kusjuures siseüksuste koguvõimsust on võimalik kuni 130% võrra suurendada välisüksuste võimsuse suhtes.

Lahendused põhinevad vertikaalsetel õhuväljutusega välisüksustel, mille võimsus ulatub 25,2 kuni 45 kW ühe üksiku üksuse puhul ja modulaarselt kuni 180 kW koguvõimsuseni.

Välisseadme soojusvaheti on jagatud sektsioonidesse, nii et sulatusrežiim jääb süsteemi tõhusast ja pidevast tööst kütterežiimil puutumata,
isegi äärmuslikes ilmastikutingimustes.

5-aastane garantii

HR RVF 8 ZS

MUDEL
MUDELI / KOMPLEKTI NIMETUS
RVF-252HRV1OMM
TÜÜP
Põhimoodulid
HP POWER
8
SISESEADMETE MAKSIMAALNE ARV (tk.)
14
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
25.2
JAHUTUS / VÕTMEKARVE (kW)
5.7
JAHUTAMINE / EER (W/W)
4.42
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
27.4
KÜTTE / ELEKTRITARBIMINE (kW)
5.88
KÜTE / COP (W/W)
4.66
SOOJUS PUMP
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
85
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
12
KÜLMUMAINE / KOGUS (TCO2ekv)
25/06
HELIRÕHU TASE / dB(A)
57
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1260 × 1620 × 765
BRUMÕÕTMED / L × K × S (mm)
1315 × 1750 × 825
KINNITUSRUUM / L × D (mm)
998 × 703
NETOKAAL / BRUTOMAAL
270/279
TORUÜHENDUSED
VEDELIK/mm (tolli)
Φ12,7 (1/2 tolli)
MADALA RÕHUGA GAAS / mm (tolli)
Φ22,2 (7/8 tolli)
KÕRGRESSE GAAS / mm (tolli)
Φ19,1 (3/4 tolli)
KÕRGSURVE TASAKAALUSVOOLIK / mm (tolli)
/
ÕLITASAKAALTORU / mm (tolli)
/
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-50 / -20-25
SEGAREŽIIM (⁰C)
-5-25

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja paigaldise üksikute osade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teha vastavalt koostatud valikuaktile pärast paigaldise projekteerimispikkuste sisestamist.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 50°C. Töövahemik kuumutamisel: -20°C kuni 25°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

HR RVF 10 ZS

MUDEL
MUDELI / KOMPLEKTI NIMETUS
RVF-280HRV1OMM
TÜÜP
Põhimoodulid
HP POWER
10
SISESEADMETE MAKSIMAALNE ARV (tk.)
16
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
28
JAHUTUS / VÕTMEKARVE (kW)
6.62
JAHUTAMINE / EER (W/W)
4.23
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
31.5
KÜTTE / ELEKTRITARBIMINE (kW)
7.19
KÜTE / COP (W/W)
4.38
SOOJUS PUMP
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
85
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
12
KÜLMUMAINE / KOGUS (TCO2ekv)
25/06
HELIRÕHU TASE / dB(A)
57
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1260 × 1620 × 765
BRUMÕÕTMED / L × K × S (mm)
1315 × 1750 × 825
KINNITUSRUUM / L × D (mm)
998 × 703
NETOKAAL / BRUTOMAAL
270/279
TORUÜHENDUSED
VEDELIK/mm (tolli)
Φ12,7 (1/2 tolli)
MADALA RÕHUGA GAAS / mm (tolli)
Φ25,4 (1 tolli)
KÕRGRESSE GAAS / mm (tolli)
Φ19,1 (3/4 tolli)
KÕRGSURVE TASAKAALUSVOOLIK / mm (tolli)
/
ÕLITASAKAALTORU / mm (tolli)
/
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-50 / -20-25
SEGAREŽIIM (⁰C)
-5-25

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja paigaldise üksikute osade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teha vastavalt koostatud valikuaktile pärast paigaldise projekteerimispikkuste sisestamist.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 50°C. Töövahemik kuumutamisel: -20°C kuni 25°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

HR RVF 12 ZS

MUDEL
MUDELI / KOMPLEKTI NIMETUS
RVF-335HRV1OMM
TÜÜP
Põhimoodulid
HP POWER
12
SISESEADMETE MAKSIMAALNE ARV (tk.)
19
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
33.5
JAHUTUS / VÕTMEKARVE (kW)
8.03
JAHUTAMINE / EER (W/W)
4.17
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
37.5
KÜTTE / ELEKTRITARBIMINE (kW)
8.8
KÜTE / COP (W/W)
4.26
SOOJUS PUMP
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
85
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
12
KÜLMUMAINE / KOGUS (TCO2ekv)
25/06
HELIRÕHU TASE / dB(A)
58
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1260 × 1620 × 765
BRUMÕÕTMED / L × K × S (mm)
1315 × 1750 × 825
KINNITUSRUUM / L × D (mm)
998 × 703
NETOKAAL / BRUTOMAAL
270/279
TORUÜHENDUSED
VEDELIK/mm (tolli)
Φ12,7 (1/2 tolli)
MADALA RÕHUGA GAAS / mm (tolli)
Φ25,4 (1 tolli)
KÕRGRESSE GAAS / mm (tolli)
Φ19,1 (3/4 tolli)
KÕRGSURVE TASAKAALUSVOOLIK / mm (tolli)
/
ÕLITASAKAALTORU / mm (tolli)
/
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-50 / -20-25
SEGAREŽIIM (⁰C)
-5-25

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja paigaldise üksikute osade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teha vastavalt koostatud valikuaktile pärast paigaldise projekteerimispikkuste sisestamist.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 50°C. Töövahemik kuumutamisel: -20°C kuni 25°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

HR RVF 14 ZS

MUDEL
MUDELI / KOMPLEKTI NIMETUS
RVF-400HRV1OMM
TÜÜP
Põhimoodulid
HP POWER
14
SISESEADMETE MAKSIMAALNE ARV (tk.)
23
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
40
JAHUTUS / VÕTMEKARVE (kW)
11/02
JAHUTAMINE / EER (W/W)
3.63
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
45
KÜTTE / ELEKTRITARBIMINE (kW)
11
KÜTE / COP (W/W)
4.09
SOOJUS PUMP
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline kerimistüüp
KOMPRESSOR/KOGUS
2
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
85
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
16
KÜLMUMAINE / KOGUS (TCO2ekv)
33.41
HELIRÕHU TASE / dB(A)
60
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1260 × 1620 × 765
BRUMÕÕTMED / L × K × S (mm)
1315 × 1750 × 825
KINNITUSRUUM / L × D (mm)
998 × 703
NETOKAAL / BRUTOMAAL
310/319
TORUÜHENDUSED
VEDELIK/mm (tolli)
Φ15,9 (5/8 tolli)
MADALA RÕHUGA GAAS / mm (tolli)
Φ28,6 (9/8 tolli)
KÕRGRESSE GAAS / mm (tolli)
Φ22,2 (7/8 tolli)
KÕRGSURVE TASAKAALUSVOOLIK / mm (tolli)
/
ÕLITASAKAALTORU / mm (tolli)
/
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-50 / -20-25
SEGAREŽIIM (⁰C)
-5-25

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja paigaldise üksikute osade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teha vastavalt koostatud valikuaktile pärast paigaldise projekteerimispikkuste sisestamist.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 50°C. Töövahemik kuumutamisel: -20°C kuni 25°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

HR RVF 16 ZS

MUDEL
MUDELI / KOMPLEKTI NIMETUS
RVF-450HRV1OMM
TÜÜP
Põhimoodulid
HP POWER
16
SISESEADMETE MAKSIMAALNE ARV (tk.)
26
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
45
JAHUTUS / VÕTMEKARVE (kW)
13.08
JAHUTAMINE / EER (W/W)
3.44
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
50
KÜTTE / ELEKTRITARBIMINE (kW)
12.63
KÜTE / COP (W/W)
3.96
SOOJUS PUMP
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline kerimistüüp
KOMPRESSOR/KOGUS
2
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
85
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
16
KÜLMUMAINE / KOGUS (TCO2ekv)
33.41
HELIRÕHU TASE / dB(A)
60
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1260 × 1620 × 765
BRUMÕÕTMED / L × K × S (mm)
1315 × 1750 × 825
KINNITUSRUUM / L × D (mm)
998 × 703
NETOKAAL / BRUTOMAAL
310/319
TORUÜHENDUSED
VEDELIK/mm (tolli)
Φ15,9 (5/8 tolli)
MADALA RÕHUGA GAAS / mm (tolli)
Φ28,6 (9/8 tolli)
KÕRGRESSE GAAS / mm (tolli)
Φ22,2 (7/8 tolli)
KÕRGSURVE TASAKAALUSVOOLIK / mm (tolli)
/
ÕLITASAKAALTORU / mm (tolli)
/
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-50 / -20-25
SEGAREŽIIM (⁰C)
-5-25

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja paigaldise üksikute osade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teha vastavalt koostatud valikuaktile pärast paigaldise projekteerimispikkuste sisestamist.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 50°C. Töövahemik kuumutamisel: -20°C kuni 25°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.
