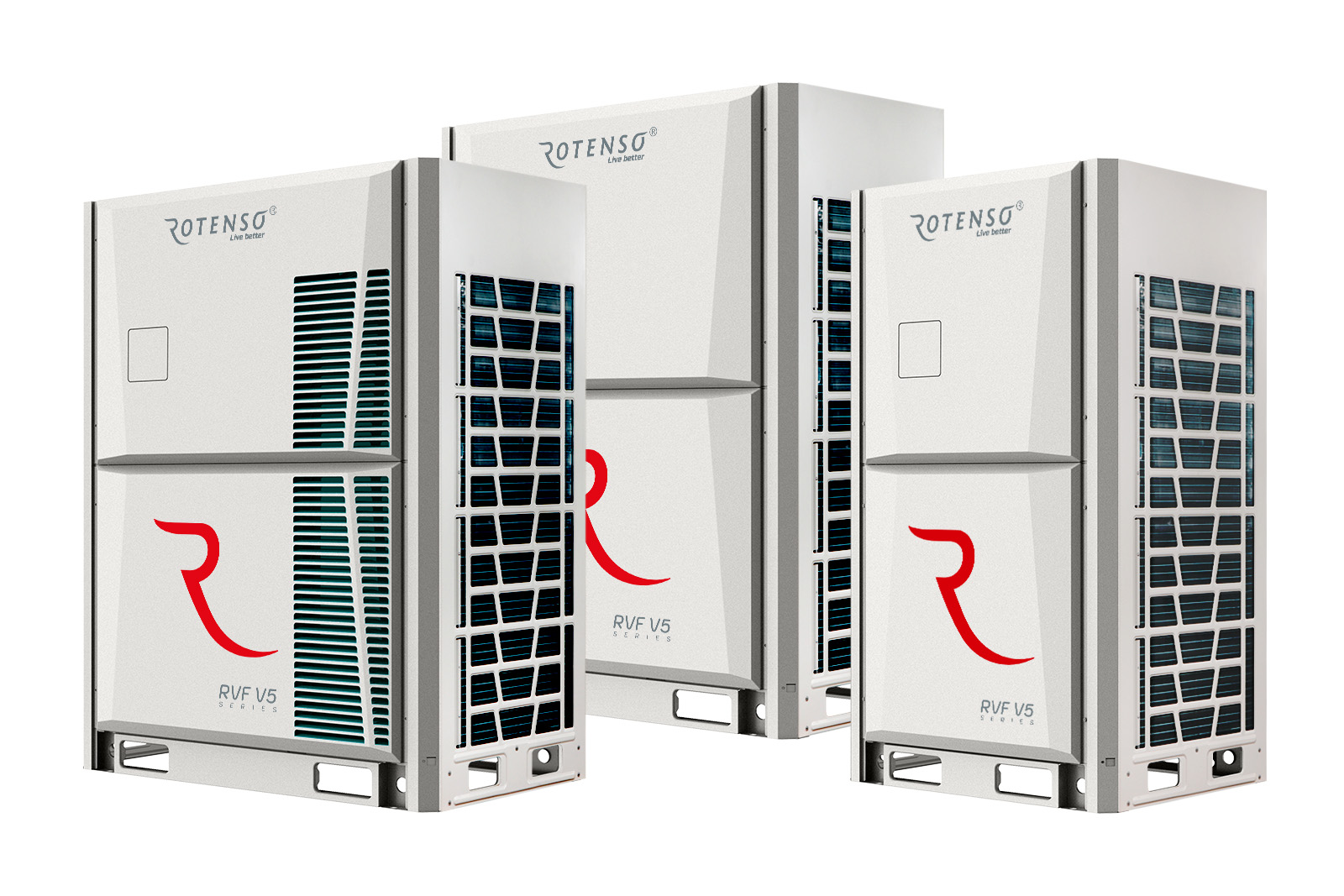

RVF V5 - Image 2

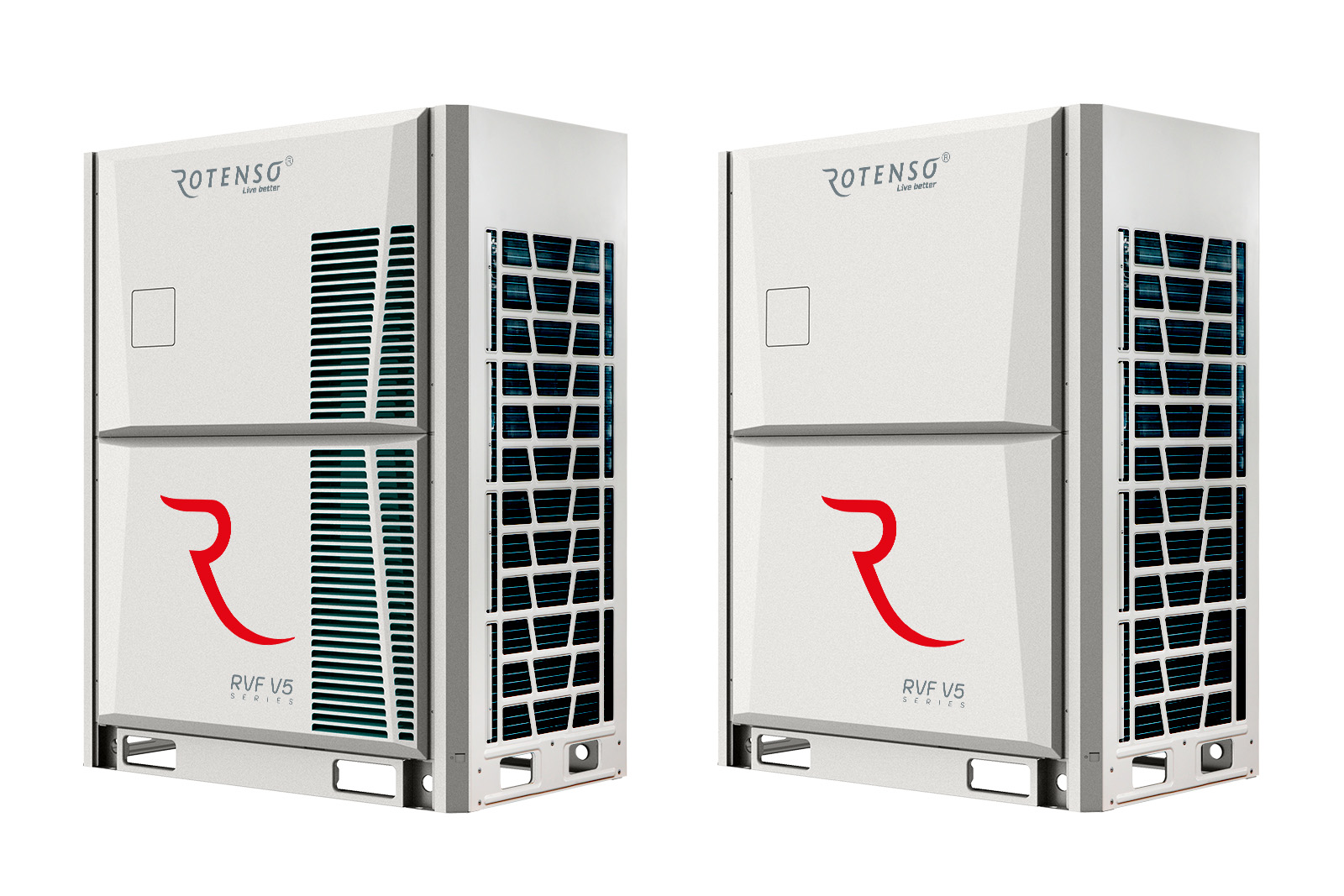

RVF V5 - Image 3

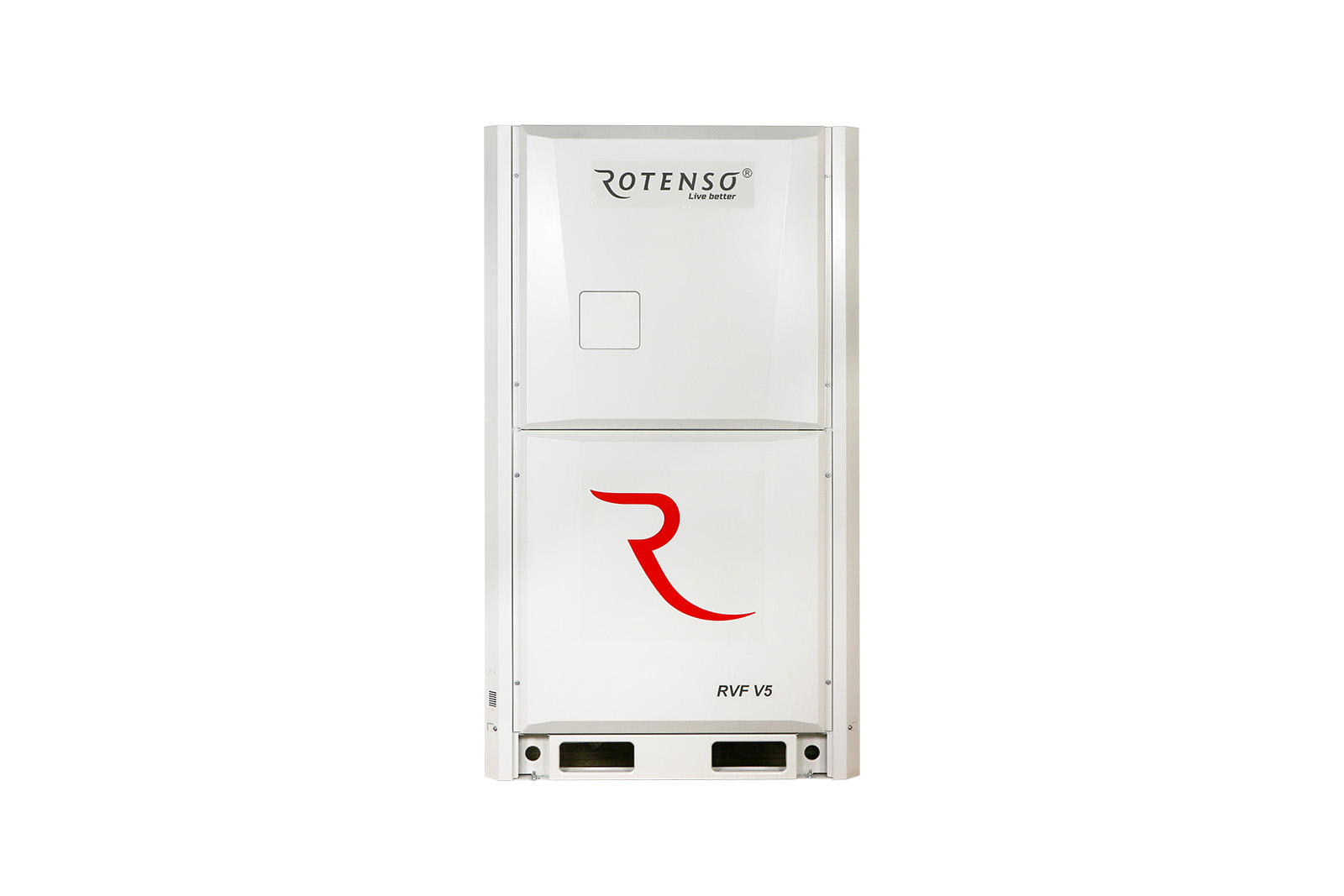

RVF V5 - Image 4
RVF V5 - Image 5
RVF V5 - Image 6
RVF V5 - Image 7

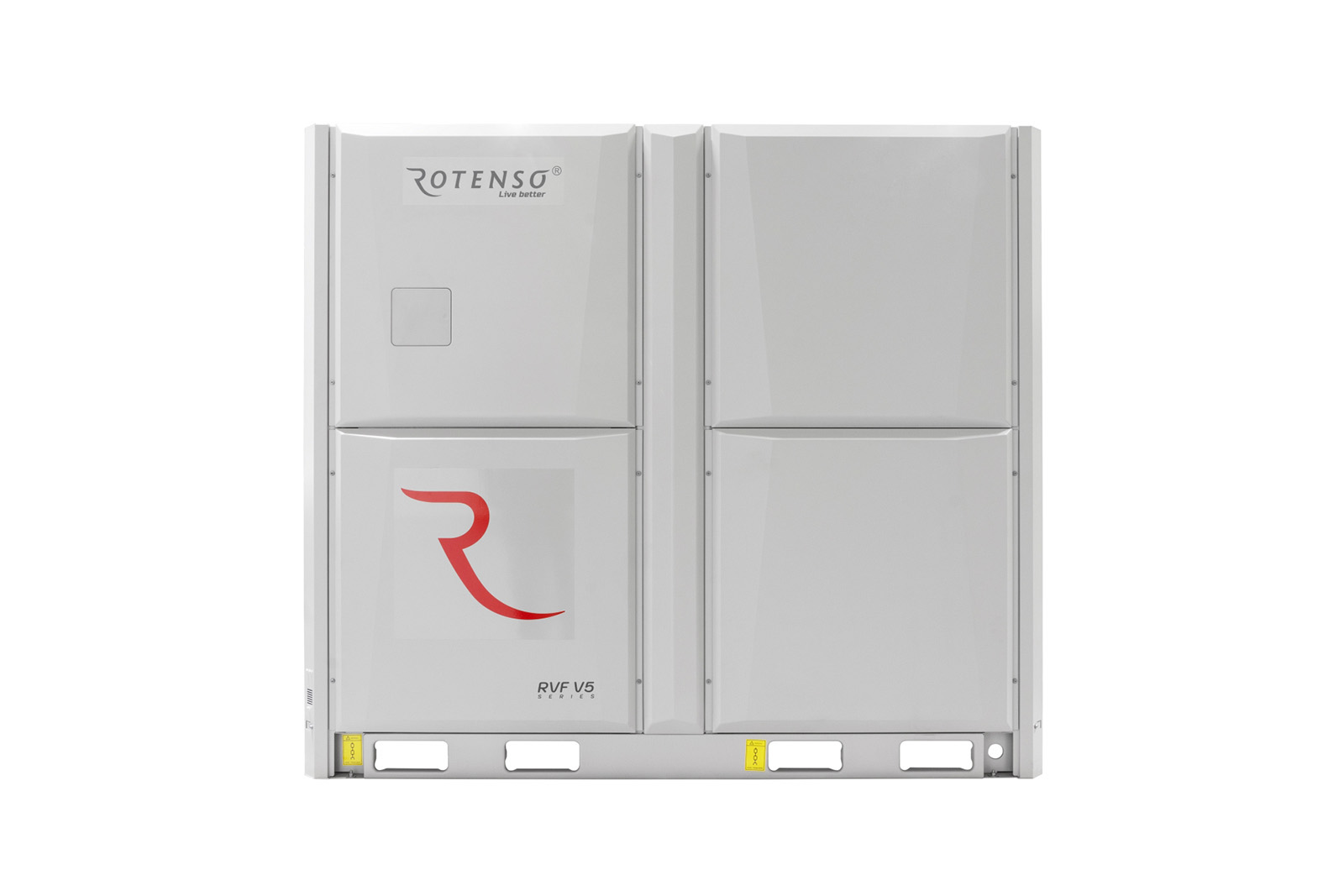

RVF V5 - Image 8
RVF V5 - Image 9

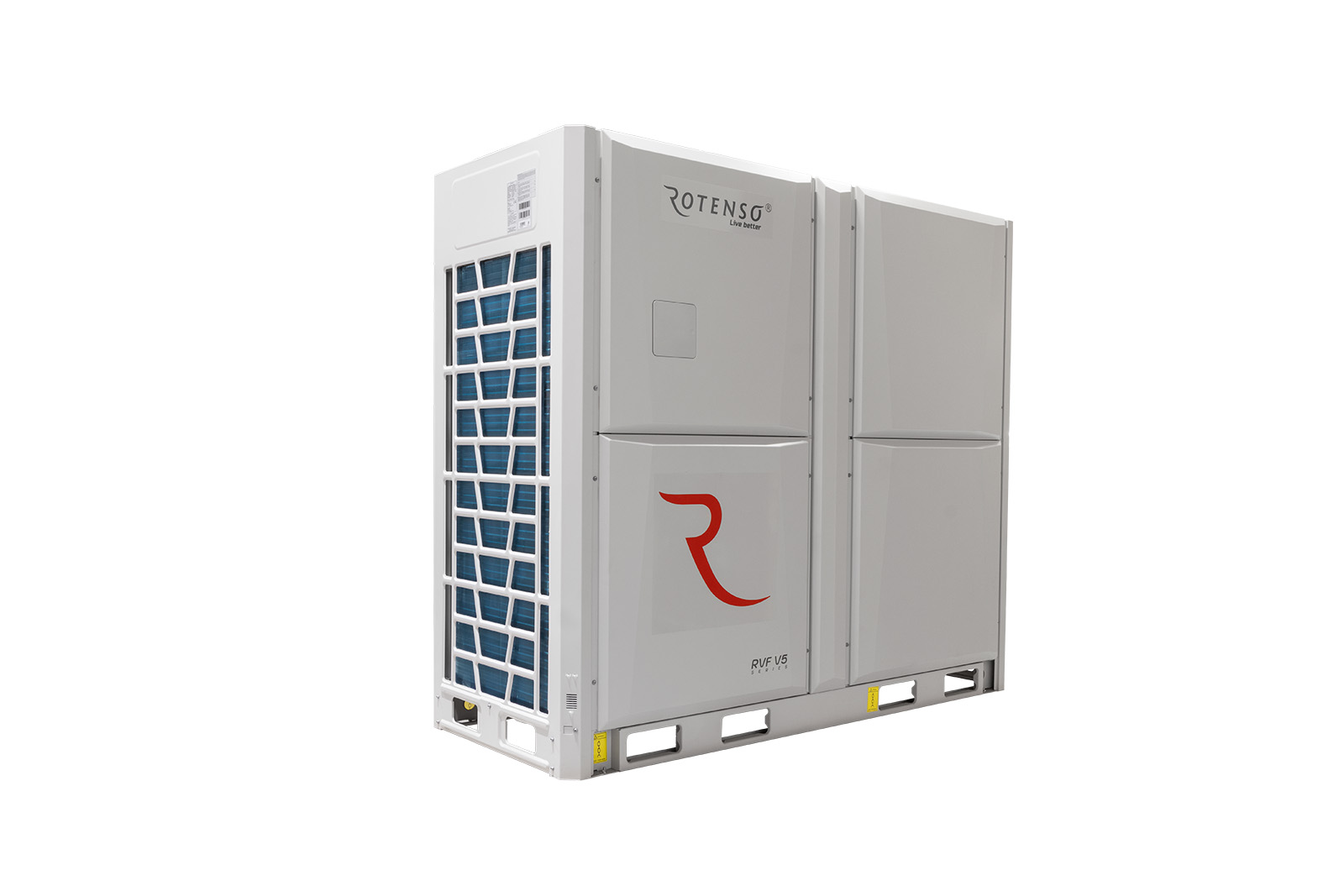

RVF V5 - Image 10
RVF V5 - Image 11
RVF V5 - Image 12
RVF V5 - Image 13

RVF V5

RVF V5 Rotenso® võimaldab luua kohandatud ja ulatuslikke süsteeme, mis täidavad tõhusalt hoonete jahutus- või küttefunktsioone isegi äärmuslikes ilmastikutingimustes. RVF Rotenso® on ökonoomsed 2-torulised süsteemid, mille paigalduspikkus võib olla kuni 1000 meetrit ja kõrguste vahe üle 100 meetri. Nende kasutamine säästab materjalikulu ja paigaldusaega. RVF Rotenso® süsteemide eelised on järgmised: võimalus ühendada ühte süsteemi kuni 100 siseüksust ja nende koguvõimsuse ülisuurendamine võrreldes välisüksuste võimsusega kuni 130%.

5-aastane garantii
Sertifitseerimine: Eurovent

RVF V5 8 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-252V5OMM
HP POWER
8
SISESEADMETE MAKSIMAALNE ARV (tk.)
14
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
25.2
JAHUTUS / VÕTMEKARVE (kW)
5.31
JAHUTAMINE / EER (W/W)
4.75
JAHUTAMINE / VAATAJA (W/W)
8.15
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
27.4
KÜTTE / ELEKTRITARBIMINE (kW)
4.98
KÜTE / COP (W/W)
5.50
KÜTE / SCOP (W/W)
4.11
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
1
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
9
KÜLMUMAINE / KOGUS (TCO2ekv)
18.78
HELIRÕHU TASE
58
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
990 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
1060 × 1900 × 910
KINNITUSRUUM / L × D (mm)
720 × 774
NETOKAAL / BRUTOMAAL
228/240
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 10 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-280V5OMM
HP POWER
10
SISESEADMETE MAKSIMAALNE ARV (tk.)
16
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
28
JAHUTUS / VÕTMEKARVE (kW)
6.22
JAHUTAMINE / EER (W/W)
4.50
JAHUTAMINE / VAATAJA (W/W)
7.66
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
31.5
KÜTTE / ELEKTRITARBIMINE (kW)
5.86
KÜTE / COP (W/W)
5.38
KÜTE / SCOP (W/W)
4.11
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
1
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
9
KÜLMUMAINE / KOGUS (TCO2ekv)
18.78
HELIRÕHU TASE
58
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
990 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
1060 × 1900 × 910
KINNITUSRUUM / L × D (mm)
720 × 774
NETOKAAL / BRUTOMAAL
228/240
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 12 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-335V5OMM
HP POWER
12
SISESEADMETE MAKSIMAALNE ARV (tk.)
19
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
33.5
JAHUTUS / VÕTMEKARVE (kW)
8.35
JAHUTAMINE / EER (W/W)
4.01
JAHUTAMINE / VAATAJA (W/W)
6.84
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
37.5
KÜTTE / ELEKTRITARBIMINE (kW)
7.35
KÜTE / COP (W/W)
5.10
KÜTE / SCOP (W/W)
4.12
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
1
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
11
KÜLMUMAINE / KOGUS (TCO2ekv)
22.96
HELIRÕHU TASE
60
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
990 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
1060 × 1900 × 910
KINNITUSRUUM / L × D (mm)
720 × 774
NETOKAAL / BRUTOMAAL
230/242
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 14 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-400V5OMM
HP POWER
14
SISESEADMETE MAKSIMAALNE ARV (tk.)
23
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
40
JAHUTUS / VÕTMEKARVE (kW)
9.76
JAHUTAMINE / EER (W/W)
4.10
JAHUTAMINE / VAATAJA (W/W)
6.98
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
45
KÜTTE / ELEKTRITARBIMINE (kW)
9.34
KÜTE / COP (W/W)
4.82
KÜTE / SCOP (W/W)
4.10
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
1
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
14
KÜLMUMAINE / KOGUS (TCO2ekv)
29.22
HELIRÕHU TASE
60
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1340 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
1410 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1070 × 774
NETOKAAL / BRUTOMAAL
275/293
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 16 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-450V5OMM
HP POWER
16
SISESEADMETE MAKSIMAALNE ARV (tk.)
26
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
45
JAHUTUS / VÕTMEKARVE (kW)
11.63
JAHUTAMINE / EER (W/W)
3.87
JAHUTAMINE / VAATAJA (W/W)
6.81
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
50
KÜTTE / ELEKTRITARBIMINE (kW)
10.87
KÜTE / COP (W/W)
4.60
KÜTE / SCOP (W/W)
4.10
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
1
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
14
KÜLMUMAINE / KOGUS (TCO2ekv)
29.22
HELIRÕHU TASE
61
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1340 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
1410 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1070 × 774
NETOKAAL / BRUTOMAAL
275/293
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 18 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-500V5OMM
HP POWER
18
SISESEADMETE MAKSIMAALNE ARV (tk.)
29
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
50
JAHUTUS / VÕTMEKARVE (kW)
12.22
JAHUTAMINE / EER (W/W)
4.09
JAHUTAMINE / VAATAJA (W/W)
6.80
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
56,0
KÜTTE / ELEKTRITARBIMINE (kW)
11.89
KÜTE / COP (W/W)
4.71
KÜTE / SCOP (W/W)
4.09
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
15
KÜLMUMAINE / KOGUS (TCO2ekv)
31.31
HELIRÕHU TASE
62
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1340 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
1410 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1070 × 774
NETOKAAL / BRUTOMAAL
285/303
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 20 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-560V5OMM
HP POWER
20
SISESEADMETE MAKSIMAALNE ARV (tk.)
33
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
56
JAHUTUS / VÕTMEKARVE (kW)
14.66
JAHUTAMINE / EER (W/W)
3.82
JAHUTAMINE / VAATAJA (W/W)
7.12
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
63,0
KÜTTE / ELEKTRITARBIMINE (kW)
14,16
KÜTE / COP (W/W)
4.45
KÜTE / SCOP (W/W)
4.09
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
16
KÜLMUMAINE / KOGUS (TCO2ekv)
33.39
HELIRÕHU TASE
63
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1340 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
1410 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1070 × 774
NETOKAAL / BRUTOMAAL
290/308
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 22 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-615V5OMM
HP POWER
22
SISESEADMETE MAKSIMAALNE ARV (tk.)
36
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
61.5
JAHUTUS / VÕTMEKARVE (kW)
16.62
JAHUTAMINE / EER (W/W)
3.70
JAHUTAMINE / VAATAJA (W/W)
7.07
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
69,0
KÜTTE / ELEKTRITARBIMINE (kW)
16.8
KÜTE / COP (W/W)
4.11
KÜTE / SCOP (W/W)
4.10
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
1
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
16
KÜLMUMAINE / KOGUS (TCO2ekv)
33.39
HELIRÕHU TASE
63
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1340 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
1410 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1070 × 774
NETOKAAL / BRUTOMAAL
297 / 315
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 24 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-670V5OMM
HP POWER
24
SISESEADMETE MAKSIMAALNE ARV (tk.)
39
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
67
JAHUTUS / VÕTMEKARVE (kW)
16.71
JAHUTAMINE / EER (W/W)
4.01
JAHUTAMINE / VAATAJA (W/W)
6.70
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
75,0
KÜTTE / ELEKTRITARBIMINE (kW)
14.72
KÜTE / COP (W/W)
5.10
KÜTE / SCOP (W/W)
4.00
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
2
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
16
KÜLMUMAINE / KOGUS (TCO2ekv)
33.39
HELIRÕHU TASE
62
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1990 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
2060 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1720 × 774
NETOKAAL / BRUTOMAAL
388/406
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ15,9 (5/8″) / Φ28,6 (1 1/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 26 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-730V5OMM
HP POWER
26
SISESEADMETE MAKSIMAALNE ARV (tk.)
43
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
73
JAHUTUS / VÕTMEKARVE (kW)
18,18
JAHUTAMINE / EER (W/W)
4.02
JAHUTAMINE / VAATAJA (W/W)
6.50
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
81.5
KÜTTE / ELEKTRITARBIMINE (kW)
16.78
KÜTE / COP (W/W)
4.86
KÜTE / SCOP (W/W)
3.90
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
2
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
20
KÜLMUMAINE / KOGUS (TCO2ekv)
41,74
HELIRÕHU TASE
63
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1990 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
2060 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1720 × 774
NETOKAAL / BRUTOMAAL
433/452
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ22.2 (7/8″) / Φ35 (1 3/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 28 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-785V5OMM
HP POWER
28
SISESEADMETE MAKSIMAALNE ARV (tk.)
46
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
78.5
JAHUTUS / VÕTMEKARVE (kW)
20/03
JAHUTAMINE / EER (W/W)
3.92
JAHUTAMINE / VAATAJA (W/W)
6.30
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
87,5
KÜTTE / ELEKTRITARBIMINE (kW)
18.5
KÜTE / COP (W/W)
4.73
KÜTE / SCOP (W/W)
3.80
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
2
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
20
KÜLMUMAINE / KOGUS (TCO2ekv)
41,74
HELIRÕHU TASE
63
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1990 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
2060 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1720 × 774
NETOKAAL / BRUTOMAAL
433/452
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ22.2 (7/8″) / Φ35 (1 3/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 30 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-850V5OMM
HP POWER
kolmkümmend
SISESEADMETE MAKSIMAALNE ARV (tk.)
50
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
85
JAHUTUS / VÕTMEKARVE (kW)
22.37
JAHUTAMINE / EER (W/W)
3.80
JAHUTAMINE / VAATAJA (W/W)
6.20
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
95,0
KÜTTE / ELEKTRITARBIMINE (kW)
21.35
KÜTE / COP (W/W)
4.45
KÜTE / SCOP (W/W)
3.80
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
2
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
23
KÜLMUMAINE / KOGUS (TCO2ekv)
48.00
HELIRÕHU TASE
64
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1990 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
2060 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1720 × 774
NETOKAAL / BRUTOMAAL
480/498
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ22.2 (7/8″) / Φ35 (1 3/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.

RVF V5 32 ZS

MUDEL
TÜÜP
Põhimoodulid
MUDELI / KOMPLEKTI NIMETUS
RVF-900V5OMM
HP POWER
32
SISESEADMETE MAKSIMAALNE ARV (tk.)
53
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
90
JAHUTUS / VÕTMEKARVE (kW)
24.79
JAHUTAMINE / EER (W/W)
3.63
JAHUTAMINE / VAATAJA (W/W)
6.15
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
100,0
KÜTTE / ELEKTRITARBIMINE (kW)
24.33
KÜTE / COP (W/W)
4.11
KÜTE / SCOP (W/W)
3.70
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Hermeetiline EVI kerimistüüp
KOMPRESSOR/KOGUS
2
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC invertermootor
VENTILAATORI MOOTTOR / KOGUS
2
VENTILAATORI MOOTOR / RÕHK (Pa)
110
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
23
KÜLMUMAINE / KOGUS (TCO2ekv)
48.00
HELIRÕHU TASE
64
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1990 × 1740 × 840
BRUMÕÕTMED / L × K × S (mm)
2060 × 1900 × 910
KINNITUSRUUM / L × D (mm)
1720 × 774
NETOKAAL / BRUTOMAAL
480/498
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ22.2 (7/8″) / Φ35 (1 3/8″)
ELEKTRIPAIGALDUS
PQE SIDEKAABEL / joon. × mm²
2 × 0,75–1,0 (varjestatud)
TOITEKAABLID / kogus × mm²
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE / V-Hz, Ø
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -30-30

ÜHENDAVAD AGREGAAID
RVF-i moodulseadmeid saab kombineerida mis tahes kombinatsioonis. Sõltuvalt seadmete valikust ja üksikute paigaldusosade pikkusest võivad jahutustorude läbimõõdud erineda vaikimisi määratud läbimõõdust. Paigalduse üksikute sektsioonide läbimõõdud teostatakse vastavalt koostatud valikuprotokollile pärast paigaldise projekteerimispikkuste sisestamist ja vastavalt

hooldusjuhendile.
Modulaarselt on võimalik omavahel ühendada seadmeid kuni 270 kW:

1) 3-mooduliline kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 90 kW,

2) 4 mooduli kombinatsioon, kasutades seadmeid võimsusega 25 kW kuni 67 kW.
Rotenso RVF-süsteemide üksikud seadmed võimsusega 25 kW kuni 90 kW.
KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C. Töövahemik kuumutamisel: -30°C kuni 30°C.

2. Jahutustingimused: siseruumides 27°C(80.6°F)DB, 19°C(60°F)WB, väljas 35°C(95°F)DB.

3. Küttetingimused: siseruumides 20°C(68°F)DB, 15°C(44,6°F)WB, väljas 7°C(42,8°F)DB.

4. Helitugevus: mõõdetakse seadmest 1 m kaugusel 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

5. Seadmete pideva täiustamise tõttu võidakse ülaltoodud spetsifikatsioone ette teatamata muuta.
Menu

Otsi toodet

Back to Top
Product has been added to your cart
