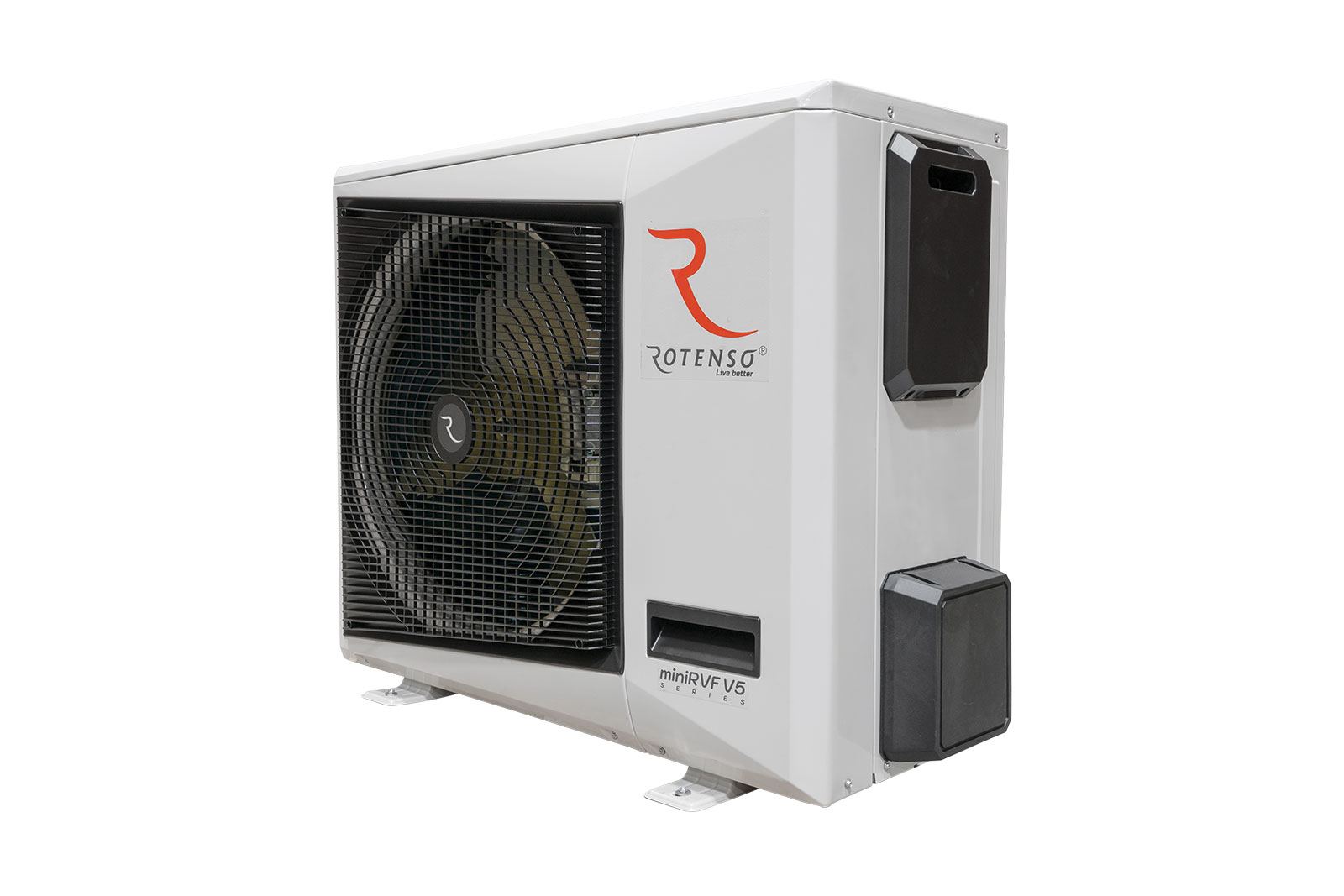

miniRVF V5 - Image 4
miniRVF V5 - Image 5
miniRVF V5 - Image 6
miniRVF V5 - Image 7
miniRVF V5 - Image 8

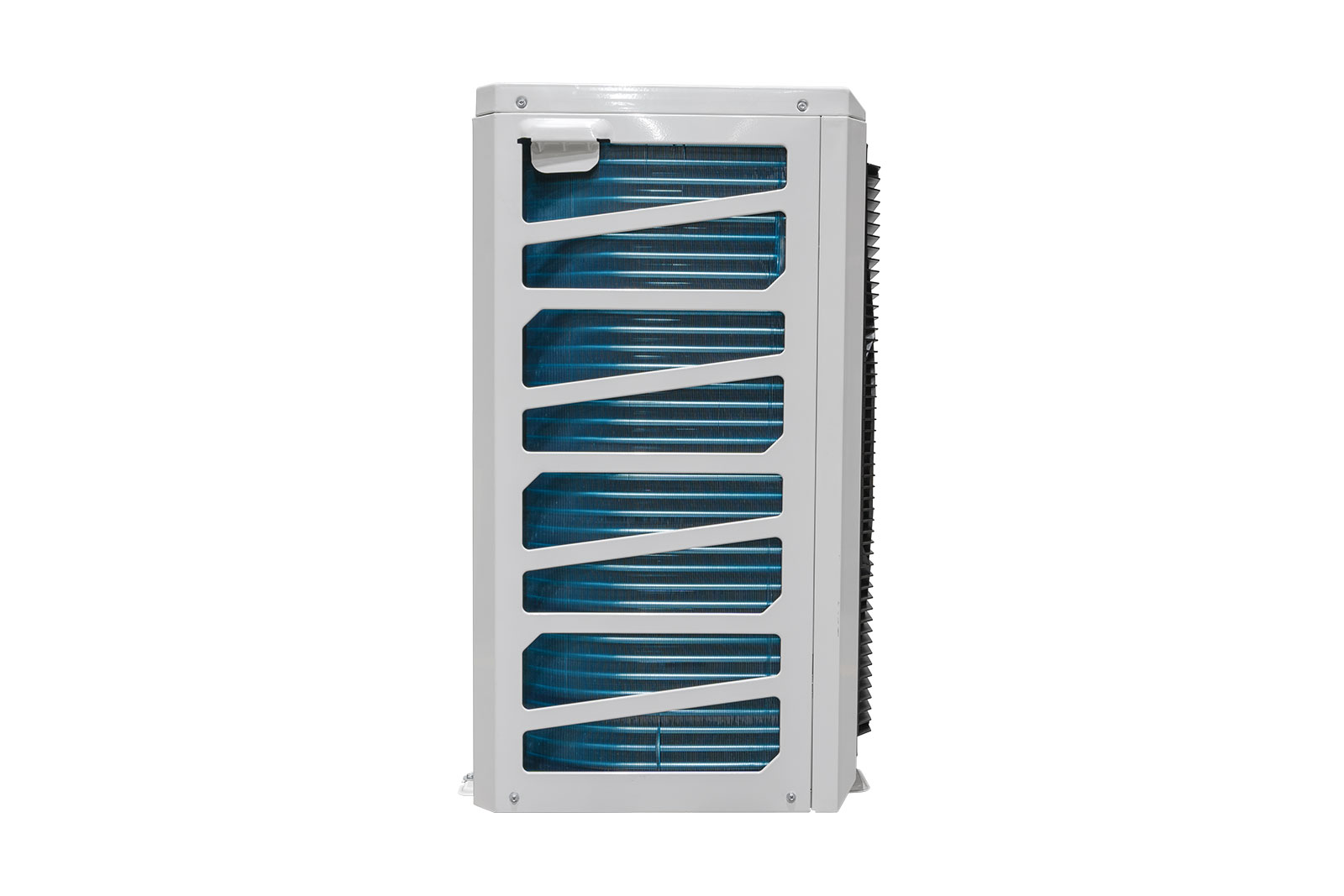

miniRVF V5 - Image 9
miniRVF V5 - Image 10

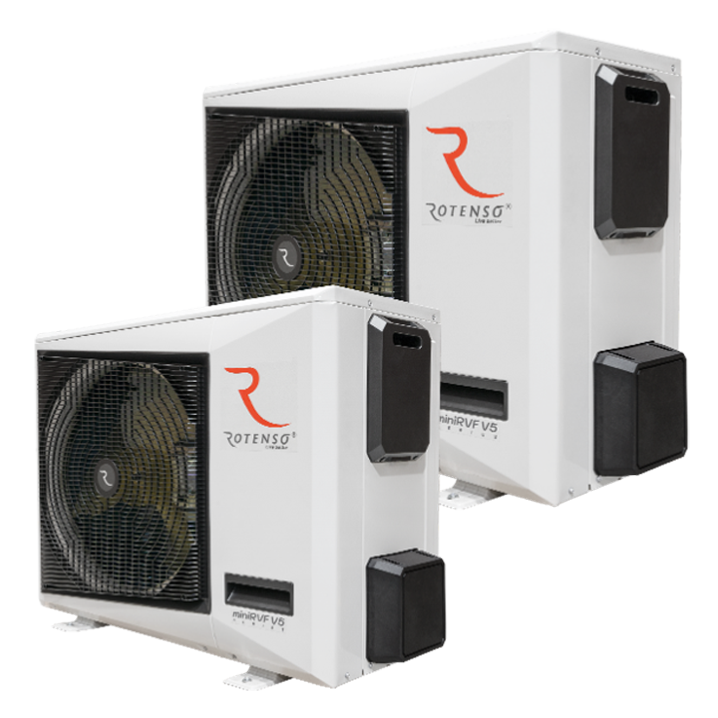

miniRVF V5

Rotenso miniRVF V5 on 2-toruline süsteem, mis täidab tõhusalt jahutus- või küttefunktsioone ja mis on loodud horisontaalse õhuväljundiga välisüksuste baasil, mille võimsus on 10 kW kuni 16 kW ühe üksiku üksuse puhul. MiniRVF V5 lahendus on väärt alternatiiv rohkematele SINGLE, MULTI, DUAL, GROUP üksustele. miniRVF V5 süsteemid pakuvad laia kasutusvõimalusi tänu sise- ja välisüksuste laiale valikule, suurepärasele jõudlusele ja välisüksuste kompaktsele suurusele.

Garantii: 5 aastat
Sertifitseeritud: Eurovent
(sertifitseeritud on ainult kolmefaasilised üksused ja üks ühefaasiline üksus RVF-100V5OM1)

miniRVF V5 10 kW (1f)

MUDEL
MUDEL
RVF-100V5OMI1
SISESEADMETE MAKSIMAALNE ARV (tk.)
6
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
10
JAHUTUS / VÕTMEKARVE (kW)
3.0
JAHUTAMINE / EER (W/W)
3.33
JAHUTAMINE / VAATAJA (W/W)
6.62
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
11.0
KÜTTE / ELEKTRITARBIMINE (kW)
3.1
KÜTE / COP (W/W)
3.55
KÜTE / SCOP (W/W)
4.25
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahe pöörleva alalisvooluga
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC
VENTILAATORI MOOTTOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
2.6
KÜLMUMAINE / KOGUS (TCO2ekv)
5.4
MAKSIMAALNE ÕHUVOOL (m³/h)
4000
HELIRÕHU TASE / dB(A)
56
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1032 × 810 × 445
BRUMÕÕTMED / L × K × S (mm)
1075 × 875 × 495
KINNITUSRUUM / L × D (mm)
670 × 420
NETOKAAL / BRUTOMAAL
60/65
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ9,52 (3/8 tolli) / Φ15,9 (5/8 tolli)
PAIGALDUSE MAKSIMAALNE KOGUPIKKUS (m)
100
MAKSIMAALNE PAIGALDUSE KESKUS OU* TÄIELISE RÜ-ni** (m)
70
MAKSIMAALNE PAIGALDUSE KESKUS 1 JAGAJAst TÄIELISE RÜ-ni** (m)
40
MAKSIMAALNE VERTIKAALNE PAIGALDUSE PIKKUS OU* (ülal) JA RÜ** (m) VAHEL
kolmkümmend
MAKSIMAALNE VERTIKAALNE PAIGALDUSPIKKUS OU* (allpool) JA RÜ** (m) VAHEL
20
MAKSIMAALNE VERTIKAALNE PAIGALDAMISPIKKUS SISEVÕHTETE VAHEL (m)
8
* OU – välisüksus / ** IU – siseseade
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -15-30

KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C.

2. Töövahemik kuumutamisel: -15°C kuni 30°C.

3. Jahutustingimused: sees 27°C (80,6°F) DB, 19°C (60°F) WB väljaspool 35°C (95°F) DB.

4. Kuumutamise tingimused: sisemine külg 20°C (68°F) DB, 15°C (44,6°F) WB väliskülg 7°C (42,8°F) DB.

5. Helitugevus: mõõdetud 1 m kaugusel seadme esiosast 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

6. Seadmete pideva täiustamise tõttu võidakse ülaltoodud tehnilisi andmeid ette teatamata muuta.

miniRVF V5 12,5 kW (1f)

MUDEL
MUDEL
RVF-125V5OMI1
SISESEADMETE MAKSIMAALNE ARV (tk.)
7
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
12.5
JAHUTUS / VÕTMEKARVE (kW)
3.2
JAHUTAMINE / EER (W/W)
3.91
JAHUTAMINE / VAATAJA (W/W)
5.66
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
14.0
KÜTTE / ELEKTRITARBIMINE (kW)
3.52
KÜTE / COP (W/W)
3.98
KÜTE / SCOP (W/W)
3.38
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahe pöörleva alalisvooluga
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC
VENTILAATORI MOOTTOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
3.0
KÜLMUMAINE / KOGUS (TCO2ekv)
6.3
MAKSIMAALNE ÕHUVOOL (m³/h)
5000
HELIRÕHU TASE / dB(A)
56
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1100 × 870 × 528
BRUMÕÕTMED / L × K × S (mm)
1140 × 965 × 540
KINNITUSRUUM / L × D (mm)
635 × 510
NETOKAAL / BRUTOMAAL
85/95
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ9,52 (3/8 tolli) / Φ15,9 (5/8 tolli)
PAIGALDUSE MAKSIMAALNE KOGUPIKKUS (m)
100
MAKSIMAALNE PAIGALDUSE KESKUS OU* TÄIELISE RÜ-ni** (m)
70
MAKSIMAALNE PAIGALDUSE KESKUS 1 JAGAJAst TÄIELISE RÜ-ni** (m)
40
MAKSIMAALNE VERTIKAALNE PAIGALDUSE PIKKUS OU* (ülal) JA RÜ** (m) VAHEL
kolmkümmend
MAKSIMAALNE VERTIKAALNE PAIGALDUSPIKKUS OU* (allpool) JA RÜ** (m) VAHEL
20
MAKSIMAALNE VERTIKAALNE PAIGALDAMISPIKKUS SISEVÕHTETE VAHEL (m)
8
* OU – välisüksus / ** IU – siseseade
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -15-30

KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C.

2. Töövahemik kuumutamisel: -15°C kuni 30°C.

3. Jahutustingimused: sees 27°C (80,6°F) DB, 19°C (60°F) WB väljaspool 35°C (95°F) DB.

4. Kuumutamise tingimused: sisemine külg 20°C (68°F) DB, 15°C (44,6°F) WB väliskülg 7°C (42,8°F) DB.

5. Helitugevus: mõõdetud 1 m kaugusel seadme esiosast 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

6. Seadmete pideva täiustamise tõttu võidakse ülaltoodud tehnilisi andmeid ette teatamata muuta.

miniRVF V5 12,5 kW (3 f)

MUDEL
MUDEL
RVF-125V5OMI3
SISESEADMETE MAKSIMAALNE ARV (tk.)
7
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
12.5
JAHUTUS / VÕTMEKARVE (kW)
3.2
JAHUTAMINE / EER (W/W)
3.91
JAHUTAMINE / VAATAJA (W/W)
5.66
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
14.0
KÜTTE / ELEKTRITARBIMINE (kW)
3.52
KÜTE / COP (W/W)
3.98
KÜTE / SCOP (W/W)
3.38
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahe pöörleva alalisvooluga
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC
VENTILAATORI MOOTTOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
3.0
KÜLMUMAINE / KOGUS (TCO2ekv)
6.3
MAKSIMAALNE ÕHUVOOL (m³/h)
4000
HELIRÕHU TASE / dB(A)
56
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1032 × 810 × 445
BRUMÕÕTMED / L × K × S (mm)
1075 × 875 × 495
KINNITUSRUUM / L × D (mm)
670 × 420
NETOKAAL / BRUTOMAAL
67,4 / 72,2
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ9,52 (3/8 tolli) / Φ15,9 (5/8 tolli)
PAIGALDUSE MAKSIMAALNE KOGUPIKKUS (m)
100
MAKSIMAALNE PAIGALDUSE KESKUS OU* TÄIELISE RÜ-ni** (m)
70
MAKSIMAALNE PAIGALDUSE KESKUS 1 JAGAJAst TÄIELISE RÜ-ni** (m)
40
MAKSIMAALNE VERTIKAALNE PAIGALDUSE PIKKUS OU* (ülal) JA RÜ** (m) VAHEL
kolmkümmend
MAKSIMAALNE VERTIKAALNE PAIGALDUSPIKKUS OU* (allpool) JA RÜ** (m) VAHEL
20
MAKSIMAALNE VERTIKAALNE PAIGALDAMISPIKKUS SISEVÕHTETE VAHEL (m)
8
* OU – välisüksus / ** IU – siseseade
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -15-30

KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C.

2. Töövahemik kuumutamisel: -15°C kuni 30°C.

3. Jahutustingimused: sees 27°C (80,6°F) DB, 19°C (60°F) WB väljaspool 35°C (95°F) DB.

4. Kuumutamise tingimused: sisemine külg 20°C (68°F) DB, 15°C (44,6°F) WB väliskülg 7°C (42,8°F) DB.

5. Helitugevus: mõõdetud 1 m kaugusel seadme esiosast 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

6. Seadmete pideva täiustamise tõttu võidakse ülaltoodud tehnilisi andmeid ette teatamata muuta.

miniRVF V5 14 kW (1f)

MUDEL
MUDEL
RVF-140V5OMI1
SISESEADMETE MAKSIMAALNE ARV (tk.)
8
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
14
JAHUTUS / VÕTMEKARVE (kW)
3.75
JAHUTAMINE / EER (W/W)
3.73
JAHUTAMINE / VAATAJA (W/W)
5.15
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
16.0
KÜTTE / ELEKTRITARBIMINE (kW)
4.00
KÜTE / COP (W/W)
4.00
KÜTE / SCOP (W/W)
3.89
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahe pöörleva alalisvooluga
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC
VENTILAATORI MOOTTOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
3.8
KÜLMUMAINE / KOGUS (TCO2ekv)
7.9
MAKSIMAALNE ÕHUVOOL (m³/h)
5500
HELIRÕHU TASE / dB(A)
57
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1100 × 870 × 528
BRUMÕÕTMED / L × K × S (mm)
1140 × 965 × 540
KINNITUSRUUM / L × D (mm)
635 × 510
NETOKAAL / BRUTOMAAL
87,5 / 97,4
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ9,52 (3/8 tolli) / Φ15,9 (5/8 tolli)
PAIGALDUSE MAKSIMAALNE KOGUPIKKUS (m)
100
MAKSIMAALNE PAIGALDUSE KESKUS OU* TÄIELISE RÜ-ni** (m)
70
MAKSIMAALNE PAIGALDUSE KESKUS 1 JAGAJAst TÄIELISE RÜ-ni** (m)
40
MAKSIMAALNE VERTIKAALNE PAIGALDUSE PIKKUS OU* (ülal) JA RÜ** (m) VAHEL
kolmkümmend
MAKSIMAALNE VERTIKAALNE PAIGALDUSPIKKUS OU* (allpool) JA RÜ** (m) VAHEL
20
MAKSIMAALNE VERTIKAALNE PAIGALDAMISPIKKUS SISEVÕHTETE VAHEL (m)
8
* OU – välisüksus / ** IU – siseseade
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -15-30

KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C.

2. Töövahemik kuumutamisel: -15°C kuni 30°C.

3. Jahutustingimused: sees 27°C (80,6°F) DB, 19°C (60°F) WB väljaspool 35°C (95°F) DB.

4. Kuumutamise tingimused: sisemine külg 20°C (68°F) DB, 15°C (44,6°F) WB väliskülg 7°C (42,8°F) DB.

5. Helitugevus: mõõdetud 1 m kaugusel seadme esiosast 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

6. Seadmete pideva täiustamise tõttu võidakse ülaltoodud tehnilisi andmeid ette teatamata muuta.

miniRVF V5 14 kW (3f)

MUDEL
MUDEL
RVF-140V5OMI3
SISESEADMETE MAKSIMAALNE ARV (tk.)
8
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
14
JAHUTUS / VÕTMEKARVE (kW)
3.75
JAHUTAMINE / EER (W/W)
3.73
JAHUTAMINE / VAATAJA (W/W)
5.15
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
16.0
KÜTTE / ELEKTRITARBIMINE (kW)
4.00
KÜTE / COP (W/W)
4.00
KÜTE / SCOP (W/W)
3.89
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahe pöörleva alalisvooluga
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC
VENTILAATORI MOOTTOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
3.45
KÜLMUMAINE / KOGUS (TCO2ekv)
7.2
MAKSIMAALNE ÕHUVOOL (m³/h)
5500
HELIRÕHU TASE / dB(A)
57
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1100 × 870 × 528
BRUMÕÕTMED / L × K × S (mm)
1140 × 965 × 540
KINNITUSRUUM / L × D (mm)
635 × 510
NETOKAAL / BRUTOMAAL
87,5 / 97,4
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ9,52 (3/8 tolli) / Φ15,9 (5/8 tolli)
PAIGALDUSE MAKSIMAALNE KOGUPIKKUS (m)
100
MAKSIMAALNE PAIGALDUSE KESKUS OU* TÄIELISE RÜ-ni** (m)
70
MAKSIMAALNE PAIGALDUSE KESKUS 1 JAGAJAst TÄIELISE RÜ-ni** (m)
40
MAKSIMAALNE VERTIKAALNE PAIGALDUSE PIKKUS OU* (ülal) JA RÜ** (m) VAHEL
kolmkümmend
MAKSIMAALNE VERTIKAALNE PAIGALDUSPIKKUS OU* (allpool) JA RÜ** (m) VAHEL
20
MAKSIMAALNE VERTIKAALNE PAIGALDAMISPIKKUS SISEVÕHTETE VAHEL (m)
8
* OU – välisüksus / ** IU – siseseade
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -15-30

KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C.

2. Töövahemik kuumutamisel: -15°C kuni 30°C.

3. Jahutustingimused: sees 27°C (80,6°F) DB, 19°C (60°F) WB väljaspool 35°C (95°F) DB.

4. Kuumutamise tingimused: sisemine külg 20°C (68°F) DB, 15°C (44,6°F) WB väliskülg 7°C (42,8°F) DB.

5. Helitugevus: mõõdetud 1 m kaugusel seadme esiosast 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

6. Seadmete pideva täiustamise tõttu võidakse ülaltoodud tehnilisi andmeid ette teatamata muuta.

miniRVF V5 16 kW (1f)

MUDEL
MUDEL
RVF-160V5OMI1
SISESEADMETE MAKSIMAALNE ARV (tk.)
9
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
16.0
JAHUTUS / VÕTMEKARVE (kW)
4.75
JAHUTAMINE / EER (W/W)
3.37
JAHUTAMINE / VAATAJA (W/W)
5.49
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
17.0
KÜTTE / ELEKTRITARBIMINE (kW)
4.4
KÜTE / COP (W/W)
3.86
KÜTE / SCOP (W/W)
3.90
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahe pöörleva alalisvooluga
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC
VENTILAATORI MOOTTOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
3.8
KÜLMUMAINE / KOGUS (TCO2ekv)
7.9
MAKSIMAALNE ÕHUVOOL (m³/h)
5500
HELIRÕHU TASE / dB(A)
57
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1100 × 870 × 528
BRUMÕÕTMED / L × K × S (mm)
1140 × 965 × 540
KINNITUSRUUM / L × D (mm)
635 × 510
NETOKAAL / BRUTOMAAL
90/100
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ9,52 (3/8 tolli) / Φ15,9 (5/8 tolli)
PAIGALDUSE MAKSIMAALNE KOGUPIKKUS (m)
100
MAKSIMAALNE PAIGALDUSE KESKUS OU* TÄIELISE RÜ-ni** (m)
70
MAKSIMAALNE PAIGALDUSE KESKUS 1 JAGAJAst TÄIELISE RÜ-ni** (m)
40
MAKSIMAALNE VERTIKAALNE PAIGALDUSE PIKKUS OU* (ülal) JA RÜ** (m) VAHEL
kolmkümmend
MAKSIMAALNE VERTIKAALNE PAIGALDUSPIKKUS OU* (allpool) JA RÜ** (m) VAHEL
20
MAKSIMAALNE VERTIKAALNE PAIGALDAMISPIKKUS SISEVÕHTETE VAHEL (m)
8
* OU – välisüksus / ** IU – siseseade
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -15-30

KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C.

2. Töövahemik kuumutamisel: -15°C kuni 30°C.

3. Jahutustingimused: sees 27°C (80,6°F) DB, 19°C (60°F) WB väljaspool 35°C (95°F) DB.

4. Kuumutamise tingimused: sisemine külg 20°C (68°F) DB, 15°C (44,6°F) WB väliskülg 7°C (42,8°F) DB.

5. Helitugevus: mõõdetud 1 m kaugusel seadme esiosast 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

6. Seadmete pideva täiustamise tõttu võidakse ülaltoodud tehnilisi andmeid ette teatamata muuta.

miniRVF V5 16 kW (3f)

MUDEL
MUDEL
RVF-160V5OMI3
SISESEADMETE MAKSIMAALNE ARV (tk.)
9
JAHUTAMINE
JAHUTUS / JÕUDLUS (kW)
16.0
JAHUTUS / VÕTMEKARVE (kW)
4.75
JAHUTAMINE / EER (W/W)
3.37
JAHUTAMINE / VAATAJA (W/W)
5.49
SOOJENDAMINE
KÜTE / JÕUDLUS (kW)
17.0
KÜTTE / ELEKTRITARBIMINE (kW)
4.4
KÜTE / COP (W/W)
3.86
KÜTE / SCOP (W/W)
3.90
PÖÖRDUVA SOOJUSPUMB TÜÜP
Õhk-õhk
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahe pöörleva alalisvooluga
FAN
VENTILAATORI MOOTOR / TÜÜP
BLDC
VENTILAATORI MOOTTOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R410a
KÜLMUTUSAINE / KLAPPI TÜÜP
Elektrooniline EXV
KÜLMUMAINE / KOGUS (kg)
3.8
KÜLMUMAINE / KOGUS (TCO2ekv)
7.9
MAKSIMAALNE ÕHUVOOL (m³/h)
5500
HELIRÕHU TASE / dB(A)
57
MÕÕTMED, KAAL
NETOMÕÕTMED / L × K × S (mm)
1100 × 870 × 528
BRUMÕÕTMED / L × K × S (mm)
1140 × 965 × 540
KINNITUSRUUM / L × D (mm)
635 × 510
NETOKAAL / BRUTOMAAL
90/100
TORUÜHENDUSED
VEDELIK / GAAS / mm (tolli)
Φ9,52 (3/8 tolli) / Φ15,9 (5/8 tolli)
PAIGALDUSE MAKSIMAALNE KOGUPIKKUS (m)
100
MAKSIMAALNE PAIGALDUSE KESKUS OU* TÄIELISE RÜ-ni** (m)
70
MAKSIMAALNE PAIGALDUSE KESKUS 1 JAGAJAst TÄIELISE RÜ-ni** (m)
40
MAKSIMAALNE VERTIKAALNE PAIGALDUSE PIKKUS OU* (ülal) JA RÜ** (m) VAHEL
kolmkümmend
MAKSIMAALNE VERTIKAALNE PAIGALDUSPIKKUS OU* (allpool) JA RÜ** (m) VAHEL
20
MAKSIMAALNE VERTIKAALNE PAIGALDAMISPIKKUS SISEVÕHTETE VAHEL (m)
8
* OU – välisüksus / ** IU – siseseade
ELEKTRIPAIGALDUS
PQE SIDEKAABEL (kogus × mm²)
2 × 1,0 (varjestatud)
TOITEKAABLID (kogus × mm²)
Vastavalt elektripaigaldise projektile
TURVALISUS (A)
Vastavalt elektripaigaldise projektile
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
VÄLISTÖÖDE ULATUS
JAHUTUS / KÜTTE (⁰C)
-5-55 / -15-30

KOMMENTAARID
1. Jahutustöö vahemik: -5°C kuni 55°C.

2. Töövahemik kuumutamisel: -15°C kuni 30°C.

3. Jahutustingimused: sees 27°C (80,6°F) DB, 19°C (60°F) WB väljaspool 35°C (95°F) DB.

4. Kuumutamise tingimused: sisemine külg 20°C (68°F) DB, 15°C (44,6°F) WB väliskülg 7°C (42,8°F) DB.

5. Helitugevus: mõõdetud 1 m kaugusel seadme esiosast 1,5 m kõrgusel (katsetingimused). Sõltuvalt keskkonnatingimustest võivad need väärtused veidi erineda.

6. Seadmete pideva täiustamise tõttu võidakse ülaltoodud tehnilisi andmeid ette teatamata muuta.
Menu

Otsi toodet

Back to Top
Product has been added to your cart
