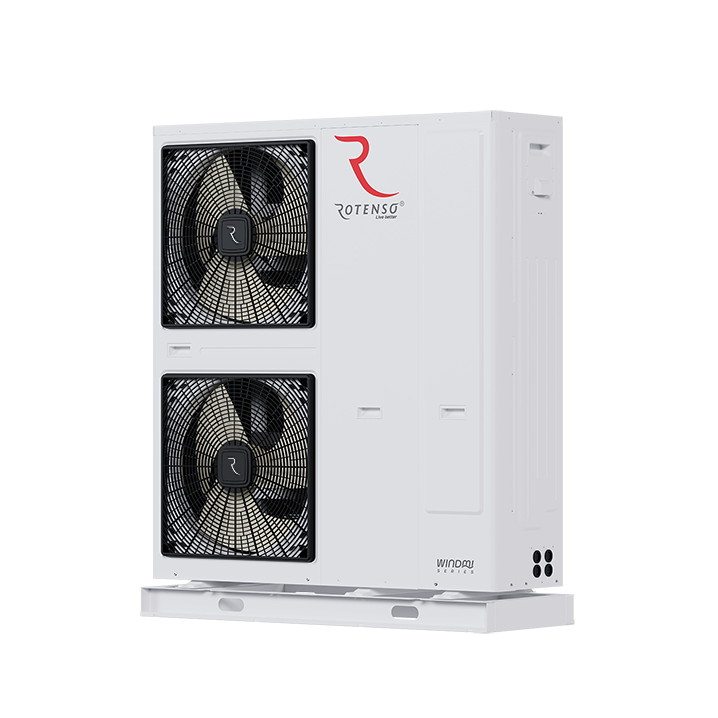

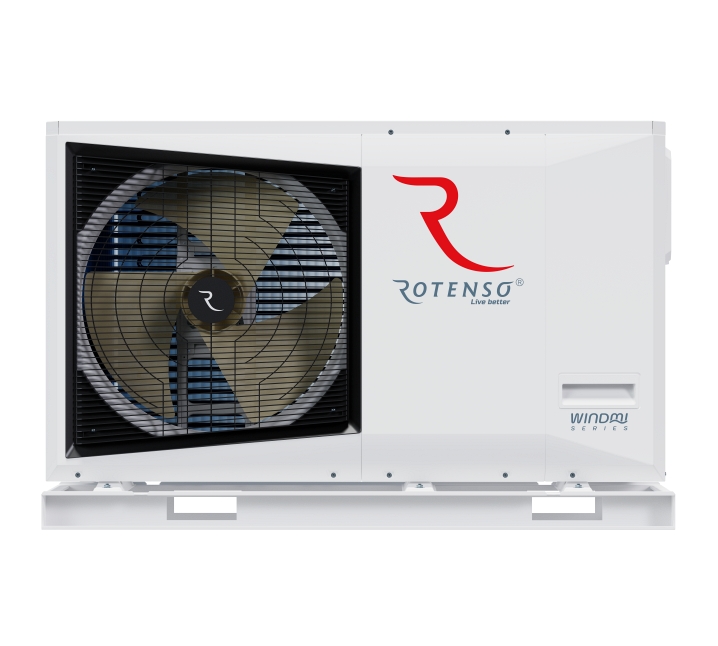

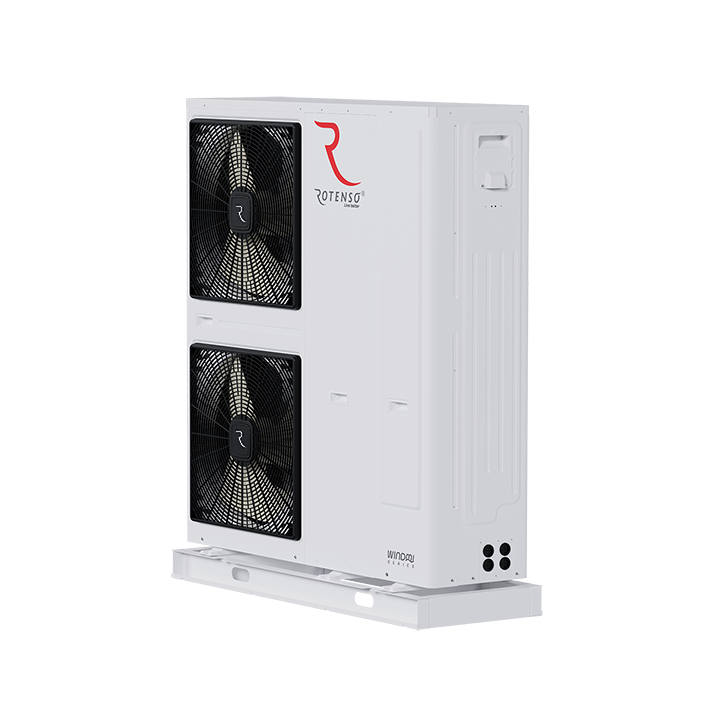

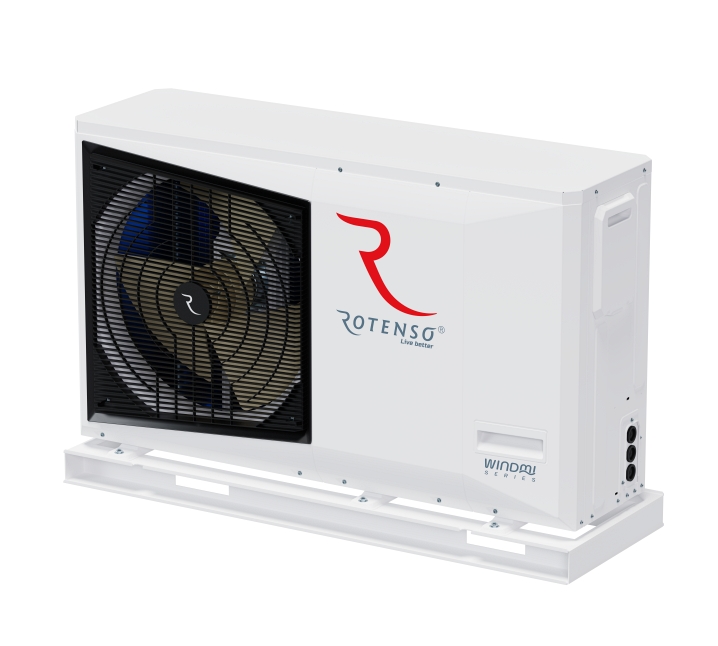

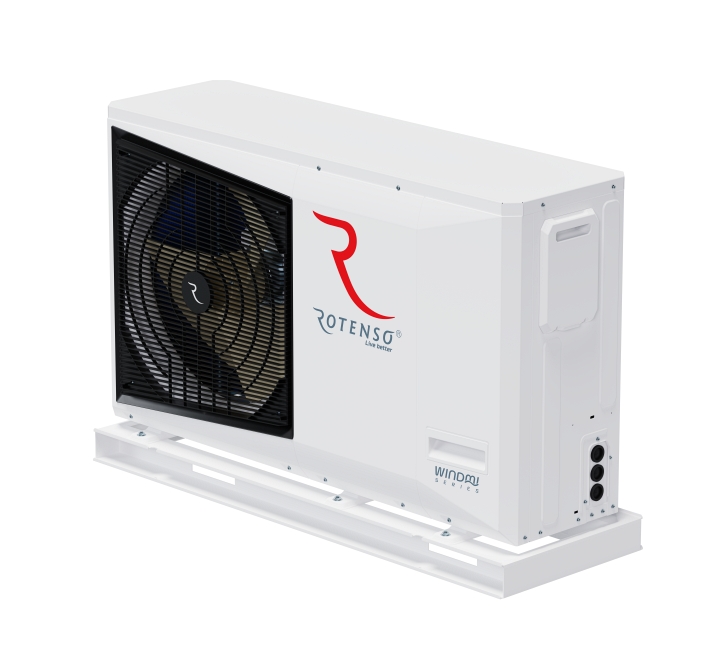

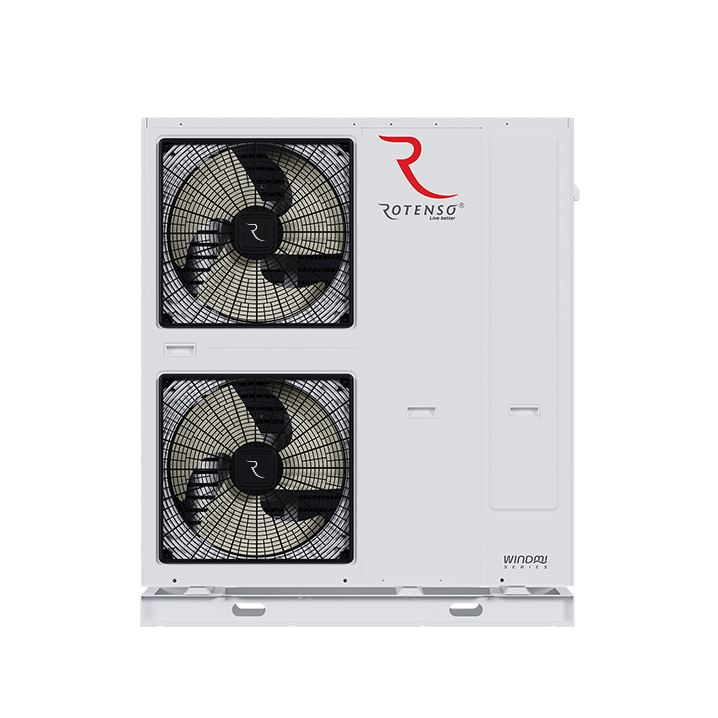

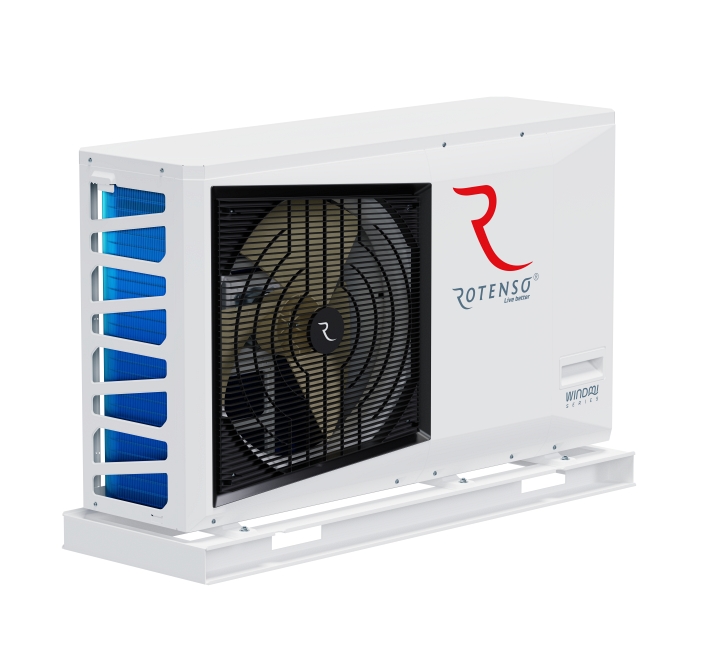

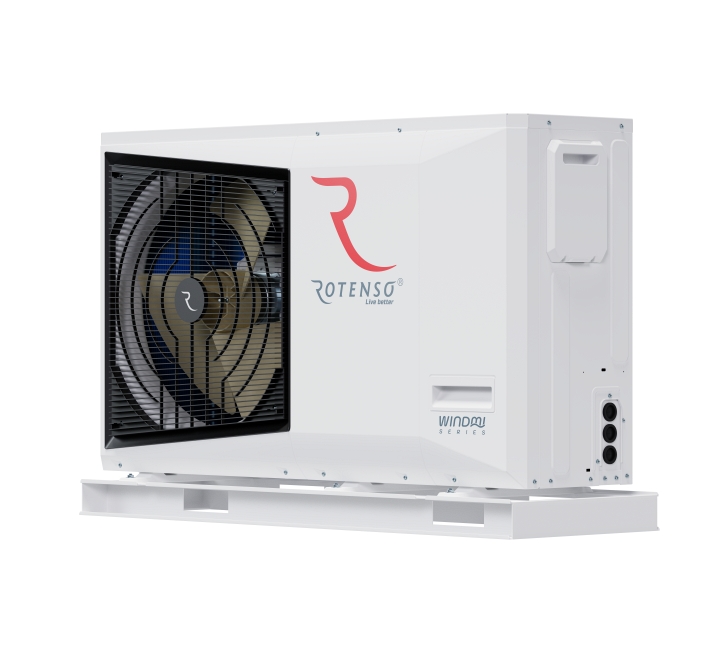

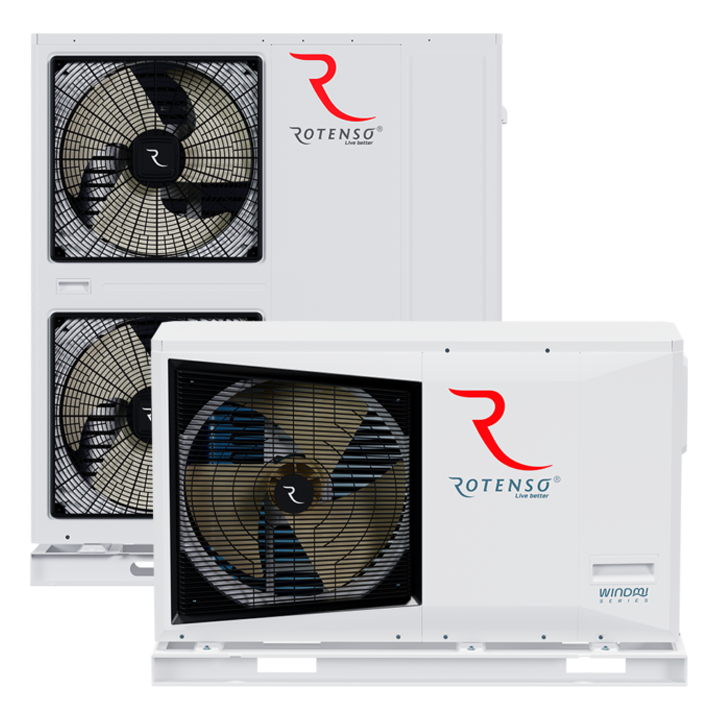

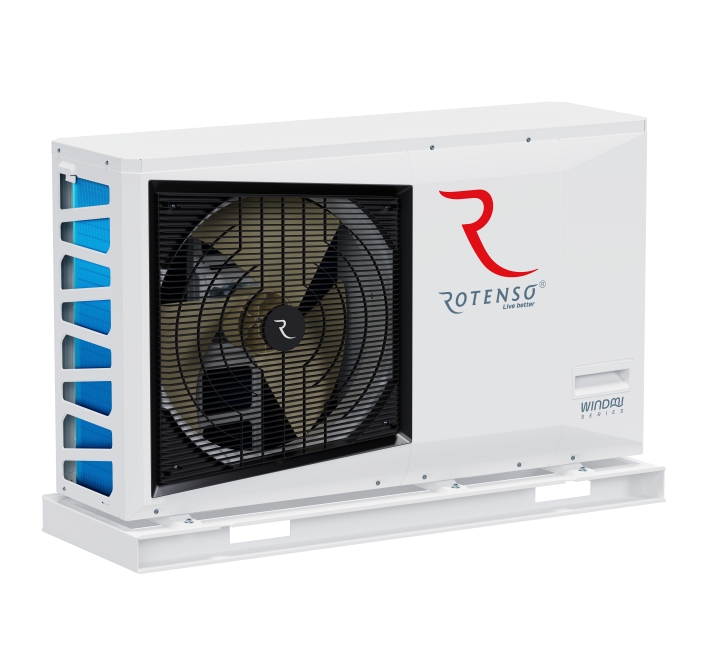

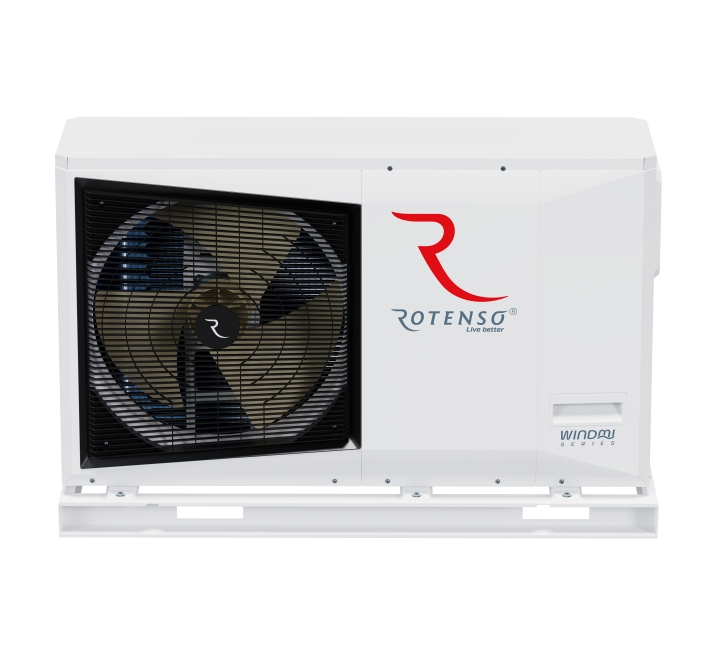

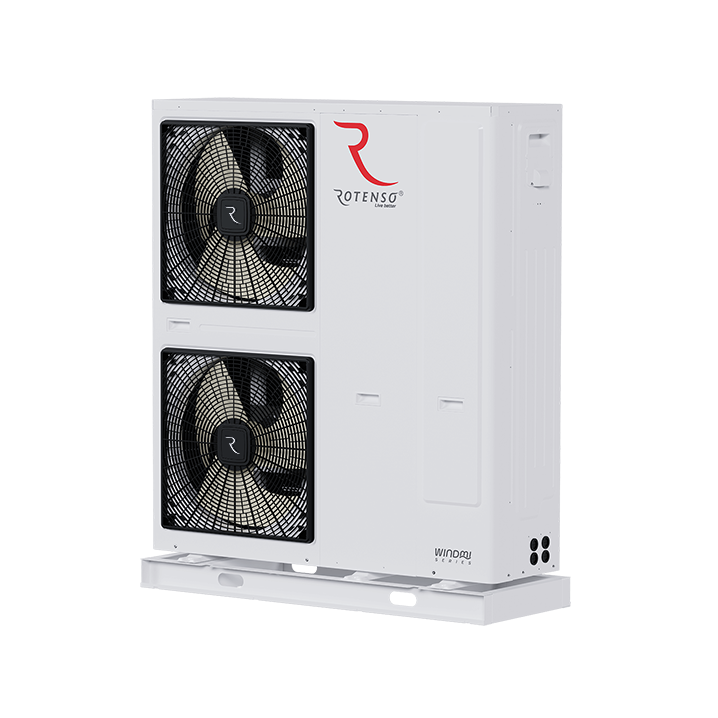

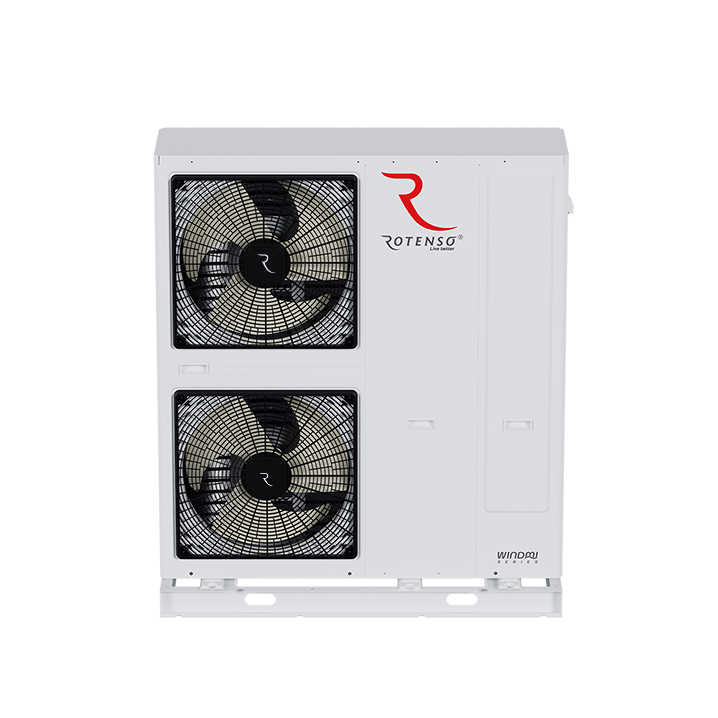

Rotenso soojuspump Windmi Monoblock

Rotenso Windmi Monoblock on soojuspump, mille külmutusmoodul ja hüdromoodul on paigutatud ühte kompaktsesse korpusesse. Selline lahendus muudab pumba paigaldamise lihtsamaks ja kiiremaks ning ei nõua hoone sees täiendavat ruumi hüdraulikamooduli jaoks.

Pumba korpuse kaheukseline konstruktsioon tagab hõlpsa juurdepääsu kõikidele pumba komponentidele ning kasutajaliides tagab lihtsad ja kiired parameetrimuutused ja reaalajas jälgimise.

Windmi-seeria lahendustes kasutatav tipptasemel disain ja tehnoloogia tagavad kõrge tõhususe madalatel temperatuuridel. Ühe ja kahe ventilaatori konstruktsiooniga seadmete lihtne disain meeldib moodsa arhitektuuri austajatele ja sobib nii suure kui ka väikese küttevõimsusega hoonetele.

Nimliküttevõimsus: 6 / 8 / 10 / 12 / 14 / 16 kW.
Energiaklass: A++ (35°C puhul) / A++ (55°C puhul)
COP: kuni 4,75
Töötamine äärmuslikes tingimustes kuni -25°C
Maksimaalne veetemperatuur kütmisrežiimis: 62°C
Tilgakulu ja kompressori karteri soojendaja
Garantii 5 aastat

Windmi Mono 4 kW

MUDEL
MUDEL
WIM40X1
TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
SOOJENDAMINE
KÜTE (A7/W35) / EFEKTIIVSUS / kW
4.00
KÜTE (A7/W35) / TARBIMINE / kW
0,84
KÜTE (A7/W35) / COP
4.75
KÜTE (A7/W45) / EFEKTIIVSUS / kW
4.00
KÜTE (A7/W45) / TARBIMINE / kW
1.14
KÜTE (A7/W45) / COP
3.50
KÜTE (A7/W55) / EFEKTIIVSUS / kW
4.00
Küte (A7/W55) / TARBIMINE / kW
1.54
KÜTE (A7/W55) / COP
2.59
JAHUTAMINE
JAHUTUS (A35/W18) / JÕUDLUS / kW
4.00
JAHUTAMINE (A35/W18) / ELEKTRITARBIMINE / kW
1.03
JAHUTAMINE (A35/W18) / EER
3.85
JAHUTUS (A35/W7) / JÕUDLUS / kW
4.00
JAHUTAMINE (A35/W7) / ELEKTRITARBIMINE / kW
1.4
JAHUTAMINE (A35/W7) / EER
2.85
TWW HOOAJALINE ENERGIATÕHUSUS 35⁰C
SCOP (1) (35 ⁰C)
4.73
NIMELINE KÜTTEVÕIMSUS (35⁰C) / kW
4
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (35⁰C) / %
186
AASTANE ENERGIATARBIMINE (35⁰C juures) / kWh
1725
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A+++
TWW HOOAJALINE ENERGIATÕHUSUS 55⁰C
SCOP (1) (55 ⁰C)
3.22
NIMELINE KÜTTEVÕIMSUS (55⁰C) / kW
4.01
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (55⁰C) / %
126
AASTANE ENERGIATARBIMINE (55⁰C juures) / kWh
2539
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A++
NÄGIJA
SEER / TWW temperatuuril 7⁰C
4.52
SEER / TWW temperatuuril 18⁰C
6.45
MAKSIMAALNE ÜLEvoolukaitse (MZN) / A
32
MINIMAALNE vooluringi VÄLJUND (MOO) / A
25
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahekordne pöörlev alalisvoolukompressor
FAN
FAN / TÜÜP
Harjadeta DC
ENTILATOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R32
KÜLMUTUSAINE / GWP
675
KÜLMUMAINE / KOGUS (kuni 15 jooksvat meetrit) / Kg
1
KÜLMUMAINE / TCO2ekv
0,675
KAABLID
TOITEKAABLID: VÄLISSEADME / tk. × mm²
3 × 6
AKUSTILINE TASE
HELIRÕHU TASE / dB(A)
50
HELI VÕIMSUSTASE / dB(A)
61
MÕÕTMED, KAAL, RUUM
NETOMÕÕTMED (LxSxK) / mm
1335 × 459 × 816
BRUMÕÕTMED (LxSxK) / mm
1420 × 535 × 990
NETOKAAL / BRUTOMAAL / (LxSxK) / kg
103,9/120,7
KINNITUSRUUM (L1 x L2 x S) / mm
836 × 445
VÄLISTÖÖDE ULATUS
VÄLISTÖÖVALIKUS / JAHUTAMINE / KÜTE / ⁰C
-5-50 / -25-43
VÄLISTÖÖVALIKMIK / STV / ⁰C
-25-43
TÖÖREŽIIM
Küte ja jahutamine
VÄLJUNDUVEE TEMPERATUUR
VÄLJUNDUVEE TEMPERATUUR / PINNA JAHUTUS / °C
5-25
VÄLJUNDUVEE TEMPERATUUR / PINNASOOTE / °C
25-62
VÄLJUNDUVEETE TEMPERATUUR / SOV (PAAK)
40-62
ELEKTRISOOJA
ELEKTRISOOJEND / TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
ELEKTRISOOJA / KÜTTETASMETE ARV / tk.
1
ELEKTRISOOJEND / VÕIMSUS (kW)
3
ELEKTRISOOJEND / MAKSIMAALNE TÖÖVOOL (A)
13.6
VEE RINGLUS
VEE RINGLUS / VEEÜHENDUSED / mm (tolli)
Φ25,4 (1 tolli)
VEE RINGLEMINE / KAITSE KLAPPI RÕHK / MPa
0.6
VEE RINGLEMINE / KONDENSAADI VÄLJASTUS / mm
20
VEERING / LAIENDUSLAEV / KOGUMAHTSUS / l
5
VEERING / LAIENDUSANUM / KASUTAV MAHTIVUS / l
5
VEERING / LAIENDUSANUM / MAKSIMAALNE RÕHK / MPa
1
LAIENDUSANUM / ALGSURVE / MPa
0,15
VEE RINGLUS / SOOJUSVAHET / TÜÜP
plaadivaheti
VEE RINGLUS / MINIMAALNE VOOLU / l/min
6
VEE RINGLUS / VEEPUMPA TÕSTEKÕRGUS (m)
9
VEERING / VEEPUMB TÜÜP
DC
VEE RINGLEMINE / VEE KOGUMAHT / l
0,62

KOMMENTAARID
DHW – soe vesi.

TWW – väljavooluvee temperatuur.
Helirõhutaset mõõdetakse poolkajavabas ruumis 1m seadme ees ja (1+H)/2m (kus H on seadme kõrgus) põrandast kõrgemal.

Kohapeal töötades võib helirõhutase ümbritseva müra tõttu olla kõrgem.

Helirõhutase ja helivõimsuse tase on maksimaalsed väärtused, mida on testitud kolmel märkustes A7W35 täpsustatud tingimusel, ΔT=5; A7W45, AT=5; A7W55 AT=8; RH 85%.

Ülaltoodud andmed viitavad järgmistele standarditele: EN14511; EN14825; EN50564; EN12102; (EL) nr 811/2013; (EL) nr 813/2013; ELT 2014 / C 207/02: 2014.
(1) Hooajaline energiatõhususe klass mõõdetuna keskmistes kliimatingimustes.

Windmi Mono 6 kW

MUDEL
MUDEL
WIM60X1
TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
SOOJENDAMINE
KÜTE (A7/W35) / EFEKTIIVSUS / kW
6.00
KÜTE (A7/W35) / TARBIMINE / kW
1.34
KÜTE (A7/W35) / COP
4.45
KÜTE (A7/W45) / EFEKTIIVSUS / kW
6.00
KÜTE (A7/W45) / TARBIMINE / kW
1.73
KÜTE (A7/W45) / COP
3.45
KÜTE (A7/W55) / EFEKTIIVSUS / kW
5.80
Küte (A7/W55) / TARBIMINE / kW
2.14
KÜTE (A7/W55) / COP
2.70
JAHUTAMINE
JAHUTUS (A35/W18) / JÕUDLUS / kW
5.50
JAHUTAMINE (A35/W18) / ELEKTRITARBIMINE / kW
1,375
JAHUTAMINE (A35/W18) / EER
4.00
JAHUTUS (A35/W7) / JÕUDLUS / kW
5.00
JAHUTAMINE (A35/W7) / ELEKTRITARBIMINE / kW
1.81
JAHUTAMINE (A35/W7) / EER
2.75
TWW HOOAJALINE ENERGIATÕHUSUS 35⁰C
SCOP (1) (35 ⁰C)
4.75
NIMELINE KÜTTEVÕIMSUS (35⁰C) / kW
6.05
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (35⁰C) / %
187
AASTANE ENERGIATARBIMINE (35⁰C juures) / kWh
2583
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A+++
TWW HOOAJALINE ENERGIATÕHUSUS 55⁰C
SCOP (1) (55 ⁰C)
3.25
NIMELINE KÜTTEVÕIMSUS (55⁰C) / kW
5.59
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (55⁰C) / %
127
AASTANE ENERGIATARBIMINE (55⁰C juures) / kWh
3480
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A++
NÄGIJA
SEER / TWW temperatuuril 7⁰C
4.51
SEER / TWW temperatuuril 18⁰C
6.39
MAKSIMAALNE ÜLEvoolukaitse (MZN) / A
32
MINIMAALNE vooluringi VÄLJUND (MOO) / A
25
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahekordne pöörlev alalisvoolukompressor
FAN
FAN / TÜÜP
Harjadeta DC
ENTILATOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R32
KÜLMUTUSAINE / GWP
675
KÜLMUMAINE / KOGUS (kuni 15 jooksvat meetrit) / Kg
1.1
KÜLMUMAINE / TCO2ekv
0,7425
KAABLID
TOITEKAABLID: VÄLISSEADME / tk. × mm²
3 × 6
AKUSTILINE TASE
HELIRÕHU TASE / dB(A)
53
HELI VÕIMSUSTASE / dB(A)
64
MÕÕTMED, KAAL, RUUM
NETOMÕÕTMED (LxSxK) / mm
1335 × 459 × 816
BRUMÕÕTMED (LxSxK) / mm
1420 × 535 × 990
NETOKAAL / BRUTOMAAL / (LxSxK) / kg
104,2 / 122,6
KINNITUSRUUM (L1 x L2 x S) / mm
836 × 445
VÄLISTÖÖDE ULATUS
VÄLISTÖÖVALIKUS / JAHUTAMINE / KÜTE / ⁰C
-5-50 / -25-43
VÄLISTÖÖVALIKMIK / STV / ⁰C
-25-43
TÖÖREŽIIM
Küte ja jahutamine
VÄLJUNDUVEE TEMPERATUUR
VÄLJUNDUVEE TEMPERATUUR / PINNA JAHUTUS / °C
5-25
VÄLJUNDUVEE TEMPERATUUR / PINNASOOTE / °C
25-62
VÄLJUNDUVEETE TEMPERATUUR / SOV (PAAK)
40-62
ELEKTRISOOJA
ELEKTRISOOJEND / TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
ELEKTRISOOJA / KÜTTETASMETE ARV / tk.
1
ELEKTRISOOJEND / VÕIMSUS (kW)
3
ELEKTRISOOJEND / MAKSIMAALNE TÖÖVOOL (A)
13.6
VEE RINGLUS
VEE RINGLUS / VEEÜHENDUSED / mm (tolli)
Φ25,4 (1 tolli)
VEE RINGLEMINE / KAITSE KLAPPI RÕHK / MPa
0.6
VEE RINGLEMINE / KONDENSAADI VÄLJASTUS / mm
20
VEERING / LAIENDUSLAEV / KOGUMAHTSUS / l
5
VEERING / LAIENDUSANUM / KASUTAV MAHTIVUS / l
5
VEERING / LAIENDUSANUM / MAKSIMAALNE RÕHK / MPa
1
LAIENDUSANUM / ALGSURVE / MPa
0,15
VEE RINGLUS / SOOJUSVAHET / TÜÜP
plaadivaheti
VEE RINGLUS / MINIMAALNE VOOLU / l/min
6
VEE RINGLUS / VEEPUMPA TÕSTEKÕRGUS (m)
9
VEERING / VEEPUMB TÜÜP
DC
VEE RINGLEMINE / VEE KOGUMAHT / l
0,62

KOMMENTAARID
DHW – soe vesi.

TWW – väljavooluvee temperatuur.
Helirõhutaset mõõdetakse poolkajavabas ruumis 1m seadme ees ja (1+H)/2m (kus H on seadme kõrgus) põrandast kõrgemal.

Kohapeal töötades võib helirõhutase ümbritseva müra tõttu olla kõrgem.

Helirõhutase ja helivõimsuse tase on maksimaalsed väärtused, mida on testitud kolmel märkustes A7W35 täpsustatud tingimusel, ΔT=5; A7W45, AT=5; A7W55 AT=8; RH 85%.

Ülaltoodud andmed viitavad järgmistele standarditele: EN14511; EN14825; EN50564; EN12102; (EL) nr 811/2013; (EL) nr 813/2013; ELT 2014 / C 207/02: 2014.
(1) Hooajaline energiatõhususe klass mõõdetuna keskmistes kliimatingimustes.

Windmi Mono 8 kW

MUDEL
MUDEL
WIM80X1
TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
SOOJENDAMINE
KÜTE (A7/W35) / EFEKTIIVSUS / kW
8.00
KÜTE (A7/W35) / TARBIMINE / kW
1.7
KÜTE (A7/W35) / COP
4.70
KÜTE (A7/W45) / EFEKTIIVSUS / kW
8.00
KÜTE (A7/W45) / TARBIMINE / kW
2.22
KÜTE (A7/W45) / COP
3.60
KÜTE (A7/W55) / EFEKTIIVSUS / kW
7.70
Küte (A7/W55) / TARBIMINE / kW
2.70
KÜTE (A7/W55) / COP
2.85
JAHUTAMINE
JAHUTUS (A35/W18) / JÕUDLUS / kW
7.00
JAHUTAMINE (A35/W18) / ELEKTRITARBIMINE / kW
1.75
JAHUTAMINE (A35/W18) / EER
4.00
JAHUTUS (A35/W7) / JÕUDLUS / kW
6.50
JAHUTAMINE (A35/W7) / ELEKTRITARBIMINE / kW
2.24
JAHUTAMINE (A35/W7) / EER
2.90
TWW HOOAJALINE ENERGIATÕHUSUS 35⁰C
SCOP (1) (35 ⁰C)
4.90
NIMELINE KÜTTEVÕIMSUS (35⁰C) / kW
8.09
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (35⁰C) / %
193
AASTANE ENERGIATARBIMINE (35⁰C juures) / kWh
3335
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A+++
TWW HOOAJALINE ENERGIATÕHUSUS 55⁰C
SCOP (1) (55 ⁰C)
3.36
NIMELINE KÜTTEVÕIMSUS (55⁰C) / kW
7.61
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (55⁰C) / %
131
AASTANE ENERGIATARBIMINE (55⁰C juures) / kWh
4590
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A++
NÄGIJA
SEER / TWW temperatuuril 7⁰C
4.79
SEER / TWW temperatuuril 18⁰C
6.80
MAKSIMAALNE ÜLEvoolukaitse (MZN) / A
40
MINIMAALNE vooluringi VÄLJUND (MOO) / A
35
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahekordne pöörlev alalisvoolukompressor
FAN
FAN / TÜÜP
Harjadeta DC
ENTILATOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R32
KÜLMUTUSAINE / GWP
675
KÜLMUMAINE / KOGUS (kuni 15 jooksvat meetrit) / Kg
1.6
KÜLMUMAINE / TCO2ekv
1.08
KAABLID
TOITEKAABLID: VÄLISSEADME / tk. × mm²
3 × 10
AKUSTILINE TASE
HELIRÕHU TASE / dB(A)
54
HELI VÕIMSUSTASE / dB(A)
65
MÕÕTMED, KAAL, RUUM
NETOMÕÕTMED (LxSxK) / mm
1335 × 459 × 816
BRUMÕÕTMED (LxSxK) / mm
1420 × 535 × 990
NETOKAAL / BRUTOMAAL / (LxSxK) / kg
114,7 / 132,5
KINNITUSRUUM (L1 x L2 x S) / mm
836 × 445
VÄLISTÖÖDE ULATUS
VÄLISTÖÖVALIKUS / JAHUTAMINE / KÜTE / ⁰C
-5-50 / -25-43
VÄLISTÖÖVALIKMIK / STV / ⁰C
-25-43
TÖÖREŽIIM
Küte ja jahutamine
VÄLJUNDUVEE TEMPERATUUR
VÄLJUNDUVEE TEMPERATUUR / PINNA JAHUTUS / °C
5-25
VÄLJUNDUVEE TEMPERATUUR / PINNASOOTE / °C
25-62
VÄLJUNDUVEETE TEMPERATUUR / SOV (PAAK)
40-62
ELEKTRISOOJA
ELEKTRISOOJEND / TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
ELEKTRISOOJA / KÜTTETASMETE ARV / tk.
1
ELEKTRISOOJEND / VÕIMSUS (kW)
3
ELEKTRISOOJEND / MAKSIMAALNE TÖÖVOOL (A)
13.6
VEE RINGLUS
VEE RINGLUS / VEEÜHENDUSED / mm (tolli)
Φ25,4 (1 tolli)
VEE RINGLEMINE / KAITSE KLAPPI RÕHK / MPa
0.6
VEE RINGLEMINE / KONDENSAADI VÄLJASTUS / mm
20
VEERING / LAIENDUSLAEV / KOGUMAHTSUS / l
5
VEERING / LAIENDUSANUM / KASUTAV MAHTIVUS / l
5
VEERING / LAIENDUSANUM / MAKSIMAALNE RÕHK / MPa
1
LAIENDUSANUM / ALGSURVE / MPa
0,15
VEE RINGLUS / SOOJUSVAHET / TÜÜP
plaadivaheti
VEE RINGLUS / MINIMAALNE VOOLU / l/min
6
VEE RINGLUS / VEEPUMPA TÕSTEKÕRGUS (m)
9
VEERING / VEEPUMB TÜÜP
DC
VEE RINGLEMINE / VEE KOGUMAHT / l
1.08

KOMMENTAARID
DHW – soe vesi.

TWW – väljavooluvee temperatuur.
Helirõhutaset mõõdetakse poolkajavabas ruumis 1m seadme ees ja (1+H)/2m (kus H on seadme kõrgus) põrandast kõrgemal.

Kohapeal töötades võib helirõhutase ümbritseva müra tõttu olla kõrgem.

Helirõhutase ja helivõimsuse tase on maksimaalsed väärtused, mida on testitud kolmel märkustes A7W35 täpsustatud tingimusel, ΔT=5; A7W45, AT=5; A7W55 AT=8; RH 85%.

Ülaltoodud andmed viitavad järgmistele standarditele: EN14511; EN14825; EN50564; EN12102; (EL) nr 811/2013; (EL) nr 813/2013; ELT 2014 / C 207/02: 2014.
(1) Hooajaline energiatõhususe klass mõõdetuna keskmistes kliimatingimustes.

Windmi Mono 10 kW

MUDEL
MUDEL
WIM100X1
TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
SOOJENDAMINE
KÜTE (A7/W35) / EFEKTIIVSUS / kW
10.00
KÜTE (A7/W35) / TARBIMINE / kW
2.24
KÜTE (A7/W35) / COP
4.45
KÜTE (A7/W45) / EFEKTIIVSUS / kW
10.00
KÜTE (A7/W45) / TARBIMINE / kW
2.85
KÜTE (A7/W45) / COP
3.50
KÜTE (A7/W55) / EFEKTIIVSUS / kW
9.50
Küte (A7/W55) / TARBIMINE / kW
3.54
KÜTE (A7/W55) / COP
2.68
JAHUTAMINE
JAHUTUS (A35/W18) / JÕUDLUS / kW
9.00
JAHUTAMINE (A35/W18) / ELEKTRITARBIMINE / kW
2.25
JAHUTAMINE (A35/W18) / EER
4.00
JAHUTUS (A35/W7) / JÕUDLUS / kW
8.00
JAHUTAMINE (A35/W7) / ELEKTRITARBIMINE / kW
2.66
JAHUTAMINE (A35/W7) / EER
3.00
TWW HOOAJALINE ENERGIATÕHUSUS 35⁰C
SCOP (1) (35 ⁰C)
4.98
NIMELINE KÜTTEVÕIMSUS (35⁰C) / kW
9.73
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (35⁰C) / %
196
AASTANE ENERGIATARBIMINE (35⁰C juures) / kWh
3980
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A+++
TWW HOOAJALINE ENERGIATÕHUSUS 55⁰C
SCOP (1) (55 ⁰C)
3.41
NIMELINE KÜTTEVÕIMSUS (55⁰C) / kW
9.09
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (55⁰C) / %
134
AASTANE ENERGIATARBIMINE (55⁰C juures) / kWh
5378
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A++
NÄGIJA
SEER / TWW temperatuuril 7⁰C
4.89
SEER / TWW temperatuuril 18⁰C
6.25
MAKSIMAALNE ÜLEvoolukaitse (MZN) / A
40
MINIMAALNE vooluringi VÄLJUND (MOO) / A
35
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahekordne pöörlev alalisvoolukompressor
FAN
FAN / TÜÜP
Harjadeta DC
ENTILATOR / KOGUS
1
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R32
KÜLMUTUSAINE / GWP
675
KÜLMUMAINE / KOGUS (kuni 15 jooksvat meetrit) / Kg
1.8
KÜLMUMAINE / TCO2ekv
1,215
KAABLID
TOITEKAABLID: VÄLISSEADME / tk. × mm²
3 × 10
AKUSTILINE TASE
HELIRÕHU TASE / dB(A)
55
HELI VÕIMSUSTASE / dB(A)
66
MÕÕTMED, KAAL, RUUM
NETOMÕÕTMED (LxSxK) / mm
1335 × 459 × 816
BRUMÕÕTMED (LxSxK) / mm
1420 × 535 × 990
NETOKAAL / BRUTOMAAL / (LxSxK) / kg
121,3 / 139
KINNITUSRUUM (L1 x L2 x S) / mm
836 × 445
VÄLISTÖÖDE ULATUS
VÄLISTÖÖVALIKUS / JAHUTAMINE / KÜTE / ⁰C
-5-50 / -25-43
VÄLISTÖÖVALIKMIK / STV / ⁰C
-25-43
TÖÖREŽIIM
Küte ja jahutamine
VÄLJUNDUVEE TEMPERATUUR
VÄLJUNDUVEE TEMPERATUUR / PINNA JAHUTUS / °C
5-25
VÄLJUNDUVEE TEMPERATUUR / PINNASOOTE / °C
25-62
VÄLJUNDUVEETE TEMPERATUUR / SOV (PAAK)
40-62
ELEKTRISOOJA
ELEKTRISOOJEND / TOITEVÕTE (V-Hz, Ø)
220-240 ~ 50, 1f
ELEKTRISOOJA / KÜTTETASMETE ARV / tk.
1
ELEKTRISOOJEND / VÕIMSUS (kW)
3
ELEKTRISOOJEND / MAKSIMAALNE TÖÖVOOL (A)
13.6
VEE RINGLUS
VEE RINGLUS / VEEÜHENDUSED / mm (tolli)
Φ25,4 (1 tolli)
VEE RINGLEMINE / KAITSE KLAPPI RÕHK / MPa
0.6
VEE RINGLEMINE / KONDENSAADI VÄLJASTUS / mm
20
VEERING / LAIENDUSLAEV / KOGUMAHTSUS / l
5
VEERING / LAIENDUSANUM / KASUTAV MAHTIVUS / l
5
VEERING / LAIENDUSANUM / MAKSIMAALNE RÕHK / MPa
1
LAIENDUSANUM / ALGSURVE / MPa
0,15
VEE RINGLUS / SOOJUSVAHET / TÜÜP
plaadivaheti
VEE RINGLUS / MINIMAALNE VOOLU / l/min
6
VEE RINGLUS / VEEPUMPA TÕSTEKÕRGUS (m)
9
VEERING / VEEPUMB TÜÜP
DC
VEE RINGLEMINE / VEE KOGUMAHT / l
1.08

KOMMENTAARID
DHW – soe vesi.

TWW – väljavooluvee temperatuur.
Helirõhutaset mõõdetakse poolkajavabas ruumis 1m seadme ees ja (1+H)/2m (kus H on seadme kõrgus) põrandast kõrgemal.

Kohapeal töötades võib helirõhutase ümbritseva müra tõttu olla kõrgem.

Helirõhutase ja helivõimsuse tase on maksimaalsed väärtused, mida on testitud kolmel märkustes A7W35 täpsustatud tingimusel, ΔT=5; A7W45, AT=5; A7W55 AT=8; RH 85%.

Ülaltoodud andmed viitavad järgmistele standarditele: EN14511; EN14825; EN50564; EN12102; (EL) nr 811/2013; (EL) nr 813/2013; ELT 2014 / C 207/02: 2014.
(1) Hooajaline energiatõhususe klass mõõdetuna keskmistes kliimatingimustes.

Windmi Mono 12 kW

MUDEL
MUDEL
WIM120X3
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
SOOJENDAMINE
KÜTE (A7/W35) / EFEKTIIVSUS / kW
12.00
KÜTE (A7/W35) / TARBIMINE / kW
2.52
KÜTE (A7/W35) / COP
4.75
KÜTE (A7/W45) / EFEKTIIVSUS / kW
12.00
KÜTE (A7/W45) / TARBIMINE / kW
3.38
KÜTE (A7/W45) / COP
3.55
KÜTE (A7/W55) / EFEKTIIVSUS / kW
11.50
Küte (A7/W55) / TARBIMINE / kW
4.03
KÜTE (A7/W55) / COP
2.85
JAHUTAMINE
JAHUTUS (A35/W18) / JÕUDLUS / kW
11.00
JAHUTAMINE (A35/W18) / ELEKTRITARBIMINE / kW
2.75
JAHUTAMINE (A35/W18) / EER
4
JAHUTUS (A35/W7) / JÕUDLUS / kW
10.5
JAHUTAMINE (A35/W7) / ELEKTRITARBIMINE / kW
3.81
JAHUTAMINE (A35/W7) / EER
2.75
TWW HOOAJALINE ENERGIATÕHUSUS 35⁰C
SCOP (1) (35 ⁰C)
4.91
NIMELINE KÜTTEVÕIMSUS (35⁰C) / kW
11.94
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (35⁰C) / %
193
AASTANE ENERGIATARBIMINE (35⁰C juures) / kWh
4983
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A+++
TWW HOOAJALINE ENERGIATÕHUSUS 55⁰C
SCOP (1) (55 ⁰C)
3.39
NIMELINE KÜTTEVÕIMSUS (55⁰C) / kW
11.96
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (55⁰C) / %
133
AASTANE ENERGIATARBIMINE (55⁰C juures) / kWh
7222
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A++
NÄGIJA
SEER / TWW temperatuuril 7⁰C
5.04
SEER / TWW temperatuuril 18⁰C
6.60
MAKSIMAALNE ÜLEvoolukaitse (MZN) / A
25
MINIMAALNE vooluringi VÄLJUND (MOO) / A
25
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahekordne pöörlev alalisvoolukompressor
FAN
FAN / TÜÜP
Harjadeta DC
ENTILATOR / KOGUS
2
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R32
KÜLMUTUSAINE / GWP
675
KÜLMUMAINE / KOGUS (kuni 15 jooksvat meetrit) / Kg
2.2
KÜLMUMAINE / TCO2ekv
1,485
KAABLID
TOITEKAABLID: VÄLISSEADME / tk. × mm²
5 × 4
AKUSTILINE TASE
HELIRÕHU TASE / dB(A)
56
HELI VÕIMSUSTASE / dB(A)
69
MÕÕTMED, KAAL, RUUM
NETOMÕÕTMED (LxSxK) / mm
1302 × 456 × 1425
BRUMÕÕTMED (LxSxK) / mm
1364 × 485 × 1600
NETOKAAL / BRUTOMAAL / (LxSxK) / kg
170/190
KINNITUSRUUM (L1 x L2 x S) / mm
784 × 428
VÄLISTÖÖDE ULATUS
VÄLISTÖÖVALIKUS / JAHUTAMINE / KÜTE / ⁰C
-5-50 / -25-43
VÄLISTÖÖVALIKMIK / STV / ⁰C
-25-43
TÖÖREŽIIM
Küte ja jahutamine
VÄLJUNDUVEE TEMPERATUUR
VÄLJUNDUVEE TEMPERATUUR / PINNA JAHUTUS / °C
5-25
VÄLJUNDUVEE TEMPERATUUR / PINNASOOTE / °C
25-62
VÄLJUNDUVEETE TEMPERATUUR / SOV (PAAK)
40-62
ELEKTRISOOJA
ELEKTRISOOJEND / TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
ELEKTRISOOJA / KÜTTETASMETE ARV / tk.
3
ELEKTRISOOJEND / VÕIMSUS (kW)
9
ELEKTRISOOJEND / MAKSIMAALNE TÖÖVOOL (A)
13.6
VEE RINGLUS
VEE RINGLUS / VEEÜHENDUSED / mm (tolli)
Φ31,75 (1,25 tolli)
VEE RINGLEMINE / KAITSE KLAPPI RÕHK / MPa
0.6
VEE RINGLEMINE / KONDENSAADI VÄLJASTUS / mm
20
VEERING / LAIENDUSLAEV / KOGUMAHTSUS / l
5
VEERING / LAIENDUSANUM / KASUTAV MAHTIVUS / l
5
VEERING / LAIENDUSANUM / MAKSIMAALNE RÕHK / MPa
1
LAIENDUSANUM / ALGSURVE / MPa
0,15
VEE RINGLUS / SOOJUSVAHET / TÜÜP
plaadivaheti
VEE RINGLUS / MINIMAALNE VOOLU / l/min
12
VEE RINGLUS / VEEPUMPA TÕSTEKÕRGUS (m)
9
VEERING / VEEPUMB TÜÜP
DC
VEE RINGLEMINE / VEE KOGUMAHT / l
1.45

KOMMENTAARID
DHW – soe vesi.

TWW – väljavooluvee temperatuur.
Helirõhutaset mõõdetakse poolkajavabas ruumis 1m seadme ees ja (1+H)/2m (kus H on seadme kõrgus) põrandast kõrgemal.

Kohapeal töötades võib helirõhutase ümbritseva müra tõttu olla kõrgem.

Helirõhutase ja helivõimsuse tase on maksimaalsed väärtused, mida on testitud kolmel märkustes A7W35 täpsustatud tingimusel, ΔT=5; A7W45, AT=5; A7W55 AT=8; RH 85%.

Ülaltoodud andmed viitavad järgmistele standarditele: EN14511; EN14825; EN50564; EN12102; (EL) nr 811/2013; (EL) nr 813/2013; ELT 2014 / C 207/02: 2014.
(1) Hooajaline energiatõhususe klass mõõdetuna keskmistes kliimatingimustes.

Windmi Mono 14 kW

MUDEL
MUDEL
WIM140X3
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
SOOJENDAMINE
KÜTE (A7/W35) / EFEKTIIVSUS / kW
14.00
KÜTE (A7/W35) / TARBIMINE / kW
3.01
KÜTE (A7/W35) / COP
4.65
KÜTE (A7/W45) / EFEKTIIVSUS / kW
14.00
KÜTE (A7/W45) / TARBIMINE / kW
3.94
KÜTE (A7/W45) / COP
3.55
KÜTE (A7/W55) / EFEKTIIVSUS / kW
12.00
Küte (A7/W55) / TARBIMINE / kW
4.36
KÜTE (A7/W55) / COP
2.75
JAHUTAMINE
JAHUTUS (A35/W18) / JÕUDLUS / kW
13.50
JAHUTAMINE (A35/W18) / ELEKTRITARBIMINE / kW
3.46
JAHUTAMINE (A35/W18) / EER
3.9
JAHUTUS (A35/W7) / JÕUDLUS / kW
12
JAHUTAMINE (A35/W7) / ELEKTRITARBIMINE / kW
4.44444444444444
JAHUTAMINE (A35/W7) / EER
2.7
TWW HOOAJALINE ENERGIATÕHUSUS 35⁰C
SCOP (1) (35 ⁰C)
4.94
NIMELINE KÜTTEVÕIMSUS (35⁰C) / kW
14/03
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (35⁰C) / %
195
AASTANE ENERGIATARBIMINE (35⁰C juures) / kWh
5789
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A+++
TWW HOOAJALINE ENERGIATÕHUSUS 55⁰C
SCOP (1) (55 ⁰C)
3.42
NIMELINE KÜTTEVÕIMSUS (55⁰C) / kW
11.99
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (55⁰C) / %
134
AASTANE ENERGIATARBIMINE (55⁰C juures) / kWh
7204
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A++
NÄGIJA
SEER / TWW temperatuuril 7⁰C
5.05
SEER / TWW temperatuuril 18⁰C
6.37
MAKSIMAALNE ÜLEvoolukaitse (MZN) / A
25
MINIMAALNE vooluringi VÄLJUND (MOO) / A
25
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahekordne pöörlev alalisvoolukompressor
FAN
FAN / TÜÜP
Harjadeta DC
ENTILATOR / KOGUS
2
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R32
KÜLMUTUSAINE / GWP
675
KÜLMUMAINE / KOGUS (kuni 15 jooksvat meetrit) / Kg
2.6
KÜLMUMAINE / TCO2ekv
1755
KAABLID
TOITEKAABLID: VÄLISSEADME / tk. × mm²
5 × 4
AKUSTILINE TASE
HELIRÕHU TASE / dB(A)
56
HELI VÕIMSUSTASE / dB(A)
69
MÕÕTMED, KAAL, RUUM
NETOMÕÕTMED (LxSxK) / mm
1302 × 456 × 1425
BRUMÕÕTMED (LxSxK) / mm
1364 × 485 × 1600
NETOKAAL / BRUTOMAAL / (LxSxK) / kg
172/192
KINNITUSRUUM (L1 x L2 x S) / mm
784 × 428
VÄLISTÖÖDE ULATUS
VÄLISTÖÖVALIKUS / JAHUTAMINE / KÜTE / ⁰C
-5-50 / -25-43
VÄLISTÖÖVALIKMIK / STV / ⁰C
-25-43
TÖÖREŽIIM
Küte ja jahutamine
VÄLJUNDUVEE TEMPERATUUR
VÄLJUNDUVEE TEMPERATUUR / PINNA JAHUTUS / °C
5-25
VÄLJUNDUVEE TEMPERATUUR / PINNASOOTE / °C
25-62
VÄLJUNDUVEETE TEMPERATUUR / SOV (PAAK)
40-62
ELEKTRISOOJA
ELEKTRISOOJEND / TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
ELEKTRISOOJA / KÜTTETASMETE ARV / tk.
3
ELEKTRISOOJEND / VÕIMSUS (kW)
9
ELEKTRISOOJEND / MAKSIMAALNE TÖÖVOOL (A)
13.6
VEE RINGLUS
VEE RINGLUS / VEEÜHENDUSED / mm (tolli)
Φ31,75 (1,25 tolli)
VEE RINGLEMINE / KAITSE KLAPPI RÕHK / MPa
0.6
VEE RINGLEMINE / KONDENSAADI VÄLJASTUS / mm
20
VEERING / LAIENDUSLAEV / KOGUMAHTSUS / l
5
VEERING / LAIENDUSANUM / KASUTAV MAHTIVUS / l
5
VEERING / LAIENDUSANUM / MAKSIMAALNE RÕHK / MPa
1
LAIENDUSANUM / ALGSURVE / MPa
0,15
VEE RINGLUS / SOOJUSVAHET / TÜÜP
plaadivaheti
VEE RINGLUS / MINIMAALNE VOOLU / l/min
12
VEE RINGLUS / VEEPUMPA TÕSTEKÕRGUS (m)
9
VEERING / VEEPUMB TÜÜP
DC
VEE RINGLEMINE / VEE KOGUMAHT / l
1.45

KOMMENTAARID
DHW – soe vesi.

TWW – väljavooluvee temperatuur.
Helirõhutaset mõõdetakse poolkajavabas ruumis 1m seadme ees ja (1+H)/2m (kus H on seadme kõrgus) põrandast kõrgemal.

Kohapeal töötades võib helirõhutase ümbritseva müra tõttu olla kõrgem.

Helirõhutase ja helivõimsuse tase on maksimaalsed väärtused, mida on testitud kolmel märkustes A7W35 täpsustatud tingimusel, ΔT=5; A7W45, AT=5; A7W55 AT=8; RH 85%.

Ülaltoodud andmed viitavad järgmistele standarditele: EN14511; EN14825; EN50564; EN12102; (EL) nr 811/2013; (EL) nr 813/2013; ELT 2014 / C 207/02: 2014.
(1) Hooajaline energiatõhususe klass mõõdetuna keskmistes kliimatingimustes.

Windmi Mono 16 kW

MUDEL
MUDEL
WIM160X3
TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
SOOJENDAMINE
KÜTE (A7/W35) / EFEKTIIVSUS / kW
16.00
KÜTE (A7/W35) / TARBIMINE / kW
3.47
KÜTE (A7/W35) / COP
4.60
KÜTE (A7/W45) / EFEKTIIVSUS / kW
16.00
KÜTE (A7/W45) / TARBIMINE / kW
4.57
KÜTE (A7/W45) / COP
3.50
KÜTE (A7/W55) / EFEKTIIVSUS / kW
13.50
Küte (A7/W55) / TARBIMINE / kW
5
KÜTE (A7/W55) / COP
2.70
JAHUTAMINE
JAHUTUS (A35/W18) / JÕUDLUS / kW
14.50
JAHUTAMINE (A35/W18) / ELEKTRITARBIMINE / kW
3.81
JAHUTAMINE (A35/W18) / EER
3.8
JAHUTUS (A35/W7) / JÕUDLUS / kW
14
JAHUTAMINE (A35/W7) / ELEKTRITARBIMINE / kW
5.28
JAHUTAMINE (A35/W7) / EER
2.65
TWW HOOAJALINE ENERGIATÕHUSUS 35⁰C
SCOP (1) (35 ⁰C)
4.78
NIMELINE KÜTTEVÕIMSUS (35⁰C) / kW
14.79
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (35⁰C) / %
188
AASTANE ENERGIATARBIMINE (35⁰C juures) / kWh
6392
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A+++
TWW HOOAJALINE ENERGIATÕHUSUS 55⁰C
SCOP (1) (55 ⁰C)
3.36
NIMELINE KÜTTEVÕIMSUS (55⁰C) / kW
13.06
HOOAJALINE ENERGIATÕHUSUSE INDIKAATOR (ηS) (55⁰C) / %
131
AASTANE ENERGIATARBIMINE (55⁰C juures) / kWh
7948
RUUMIKÜTTE HOOAJALINE ENERGIATÕHUSUSKLASS (1)
A++
NÄGIJA
SEER / TWW temperatuuril 7⁰C
5.06
SEER / TWW temperatuuril 18⁰C
6.14
MAKSIMAALNE ÜLEvoolukaitse (MZN) / A
25
MINIMAALNE vooluringi VÄLJUND (MOO) / A
25
KOMPRESSOR
KOMPRESSOR / TÜÜP
Kahekordne pöörlev alalisvoolukompressor
FAN
FAN / TÜÜP
Harjadeta DC
ENTILATOR / KOGUS
2
KÜLMUTUSAINE
KÜLMUMAINE / TÜÜP
R32
KÜLMUTUSAINE / GWP
675
KÜLMUMAINE / KOGUS (kuni 15 jooksvat meetrit) / Kg
2.6
KÜLMUMAINE / TCO2ekv
1755
KAABLID
TOITEKAABLID: VÄLISSEADME / tk. × mm²
5 × 4
AKUSTILINE TASE
HELIRÕHU TASE / dB(A)
58
HELI VÕIMSUSTASE / dB(A)
70
MÕÕTMED, KAAL, RUUM
NETOMÕÕTMED (LxSxK) / mm
1302 × 456 × 1425
BRUMÕÕTMED (LxSxK) / mm
1364 × 485 × 1600
NETOKAAL / BRUTOMAAL / (LxSxK) / kg
172 /192
KINNITUSRUUM (L1 x L2 x S) / mm
784 × 428
VÄLISTÖÖDE ULATUS
VÄLISTÖÖVALIKUS / JAHUTAMINE / KÜTE / ⁰C
-5-50 / -25-43
VÄLISTÖÖVALIKMIK / STV / ⁰C
-25-43
TÖÖREŽIIM
Küte ja jahutamine
VÄLJUNDUVEE TEMPERATUUR
VÄLJUNDUVEE TEMPERATUUR / PINNA JAHUTUS / °C
5-25
VÄLJUNDUVEE TEMPERATUUR / PINNASOOTE / °C
25-62
VÄLJUNDUVEETE TEMPERATUUR / SOV (PAAK)
40-62
ELEKTRISOOJA
ELEKTRISOOJEND / TOITEVÕTE (V-Hz, Ø)
380-420 ~ 50, 3f
ELEKTRISOOJA / KÜTTETASMETE ARV / tk.
3
ELEKTRISOOJEND / VÕIMSUS (kW)
9
ELEKTRISOOJEND / MAKSIMAALNE TÖÖVOOL (A)
13.6
VEE RINGLUS
VEE RINGLUS / VEEÜHENDUSED / mm (tolli)
Φ31,75 (1,25 tolli)
VEE RINGLEMINE / KAITSE KLAPPI RÕHK / MPa
0.6
VEE RINGLEMINE / KONDENSAADI VÄLJASTUS / mm
20
VEERING / LAIENDUSLAEV / KOGUMAHTSUS / l
5
VEERING / LAIENDUSANUM / KASUTAV MAHTIVUS / l
5
VEERING / LAIENDUSANUM / MAKSIMAALNE RÕHK / MPa
1
LAIENDUSANUM / ALGSURVE / MPa
0,15
VEE RINGLUS / SOOJUSVAHET / TÜÜP
plaadivaheti
VEE RINGLUS / MINIMAALNE VOOLU / l/min
12
VEE RINGLUS / VEEPUMPA TÕSTEKÕRGUS (m)
9
VEERING / VEEPUMB TÜÜP
DC
VEE RINGLEMINE / VEE KOGUMAHT / l
1.45

KOMMENTAARID
DHW – soe vesi.

TWW – väljavooluvee temperatuur.
Helirõhutaset mõõdetakse poolkajavabas ruumis 1m seadme ees ja (1+H)/2m (kus H on seadme kõrgus) põrandast kõrgemal.

Kohapeal töötades võib helirõhutase ümbritseva müra tõttu olla kõrgem.

Helirõhutase ja helivõimsuse tase on maksimaalsed väärtused, mida on testitud kolmel märkustes A7W35 täpsustatud tingimusel, ΔT=5; A7W45, AT=5; A7W55 AT=8; RH 85%.

Ülaltoodud andmed viitavad järgmistele standarditele: EN14511; EN14825; EN50564; EN12102; (EL) nr 811/2013; (EL) nr 813/2013; ELT 2014 / C 207/02: 2014.
(1) Hooajaline energiatõhususe klass mõõdetuna keskmistes kliimatingimustes.
Menu

Otsi toodet

Back to Top
Product has been added to your cart
